发動機等機械動力關鍵部件葉片，被廣泛應用在工業燃气轮機，航天航空，風力发電以及艦船等高科技領域，而葉片型面曲線形狀、質量以及制造的精度要求直接決定了发動機的安全和推進性能，但是，工業葉片屬于三維自由曲面零件，精度檢測一直被行業困扰。

工業葉片尺寸类型多樣，測量難度大，傳統方式越来越不能滿足日益增长的檢測要求，在不斷追求高效智能精準的智能变革中，高效智能的測量測绘裝備與專業分析软件逐漸誕生。三維激光掃描技術和RationalDMIS软件組合可實現智能葉片精度檢測方案，那么三維掃描技術如何以快速的數字化手段，實現葉片型面和幾何尺寸的可视化檢測。

一、智能葉片自由曲面檢測方案

01   高效建模

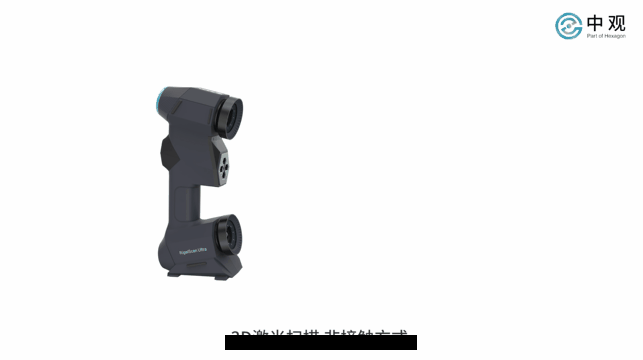

首先采用智能手持式激光3D掃描儀对葉片進行數據采集，它能以非接觸的方式高效獲取葉片3D點雲數據，生成高精度模型。

02  智能檢測

接下来，将葉片3D點雲數據和原CAD數模一起导入到RationalDMIS软件中，通过葉片檢測模块对葉片型面誤差（主要包括參數誤差和形位誤差）進行檢測分析。具體操作步驟如下：

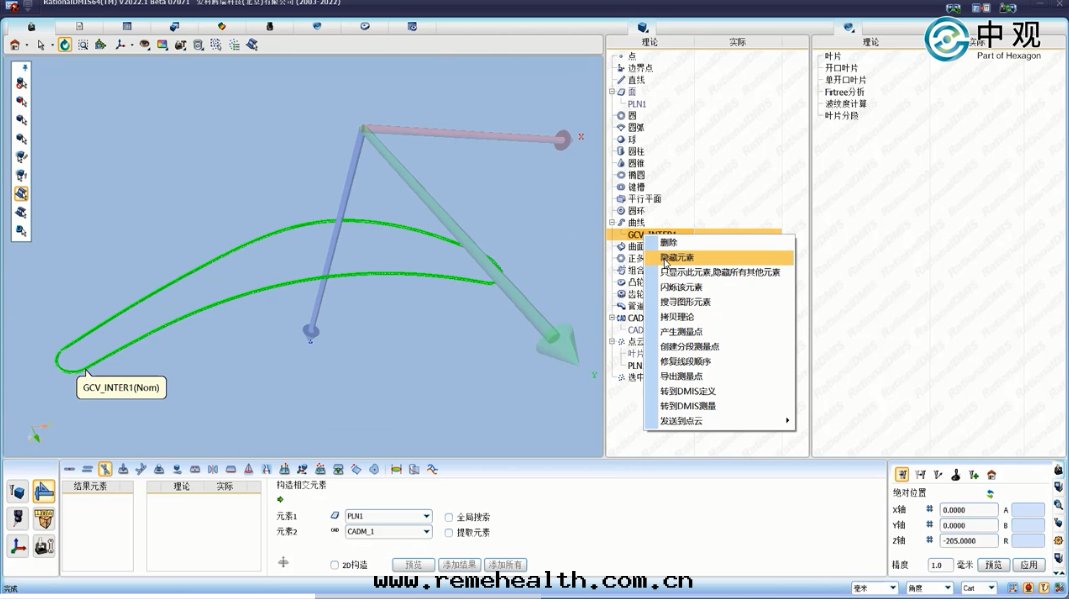

第一步，先通过自定義截取葉片截面形狀，来獲取对應截面尺寸，包括葉片完整的截面幾何信息和基準信息。

“图形區、數據區、操作區”三大區域實时關聯，簡單的鼠标點擊拖拽便可輕松實現強大功能。

第二步，獲得对應截面尺寸後， 在葉片分析窗口，可直觀便捷地進行截面轮廓度分析，以及葉型特征參數和形位誤差的分析評定。

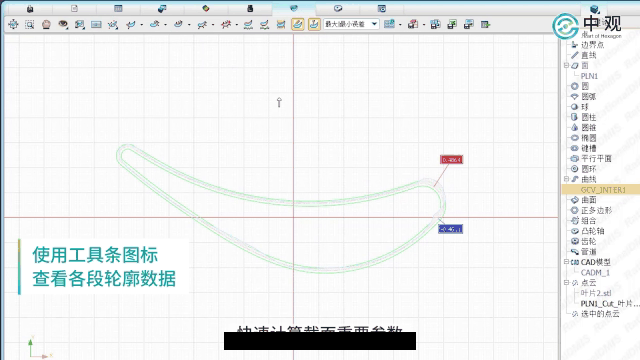

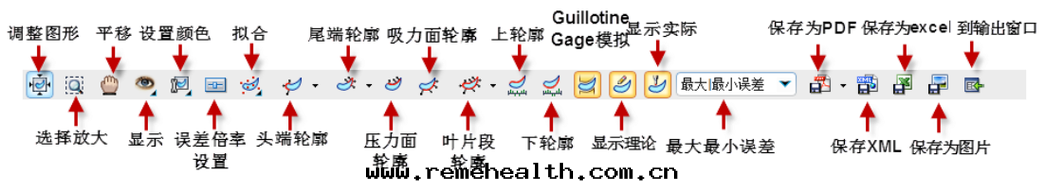

使用工具条图标即可快捷查看各段轮廓图形化标注的尺寸數據。双擊截面顯示屬性页，可查看详盡參數，點擊參數即可激活图形區顯示，直觀明了。

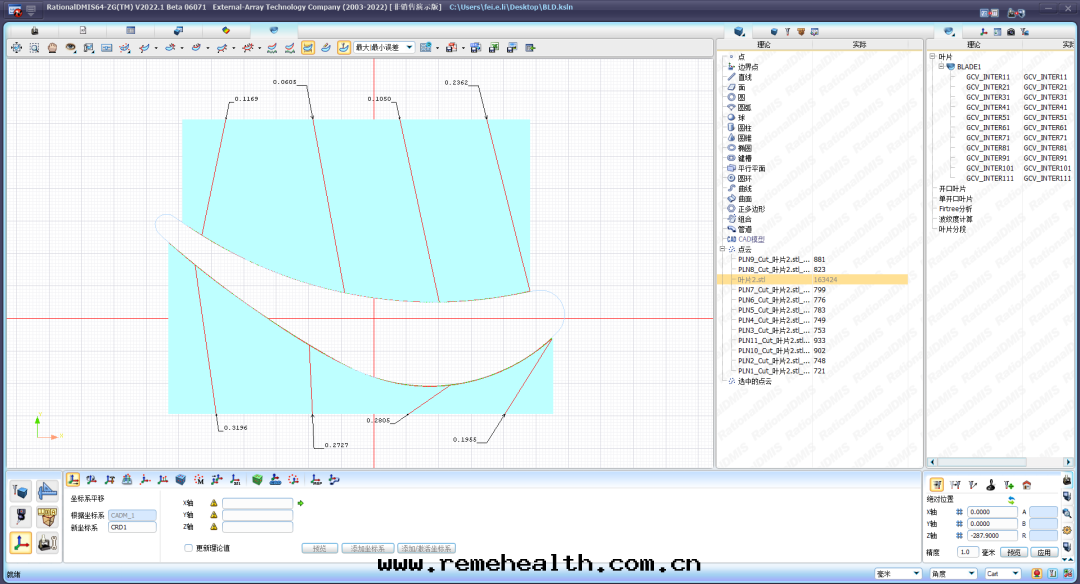

Guillotine Gage模拟計算葉片誤差

第三步，尺寸測量完成後，只需點擊“保存”便可以自動生成图文並茂的測量報告。

软件內置豐富多樣的PDF報告模闆，滿足各種葉片用戶需求，同时也支持用戶定制。

二、三維激光掃描與RationalDMIS软件組合方案優勢

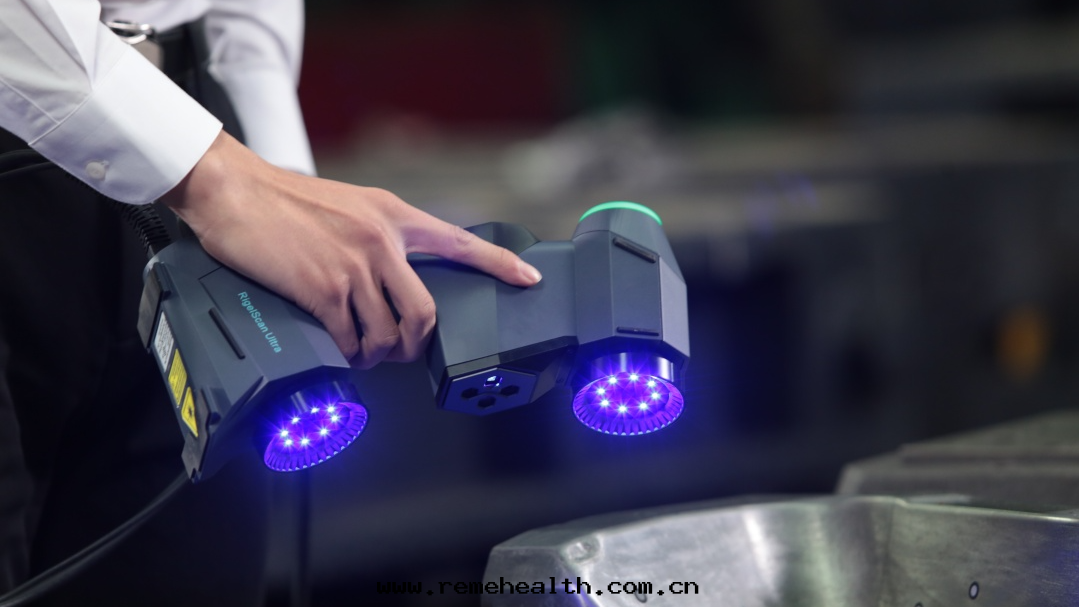

01 3D激光掃描

與傳統接觸式測量相比，智能手持式激光3D掃描儀在葉片數據采集方面具有以下優勢：

> 測量便捷，速度快，最高可达210万次測量/秒；

> 分辨率高，最高精度达0.01mm；

> 可以測量葉片大部分特征參數；

> 無需傳統CMM測头半徑補償；

> 适應性強，可在各種複雜环境下靈活使用；

> 無需檢具，节省維護和更新成本。

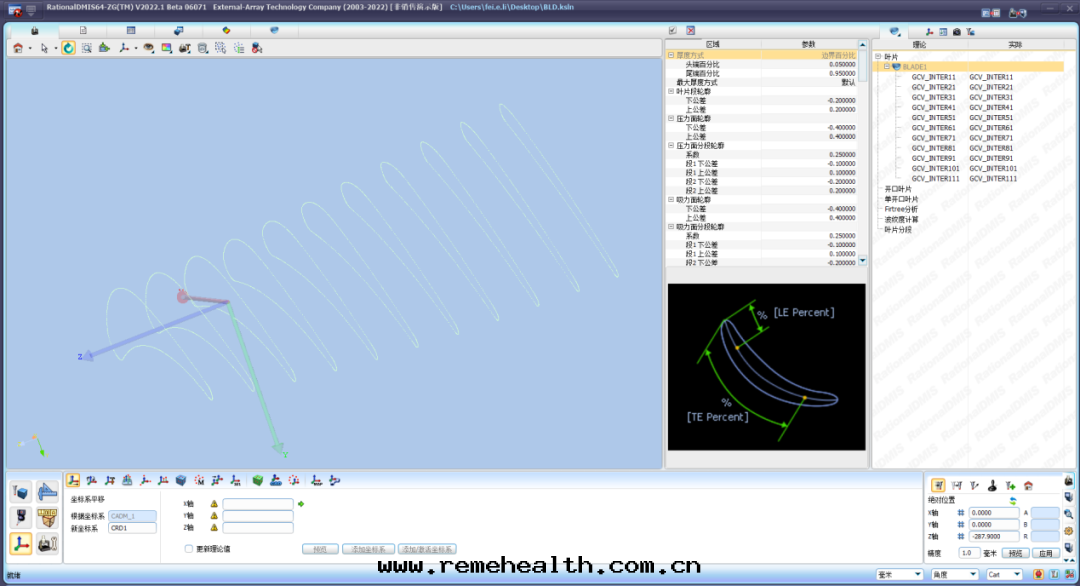

02  RationalDMIS 三維專業處理软件

RationalDMIS葉片檢測模块內嵌于软件內部，能对葉片截面閉合性線、開口葉片、榫头等參數進行分析，並为航空葉片的生産、檢測、分析和修複提供專業的數據資料，它的特點如下：

> 软件界面簡洁明朗；

> 從測量到輸出報告全过程图形可视化；

> 独特“拖放式”操作，方便快捷；

> 同时擁有CMM接觸式和點雲非接觸式測量功能；

> CAD功能強大；

> 完整、快速的公差計算和豐富多樣的輸出報告。
