一、背景介紹

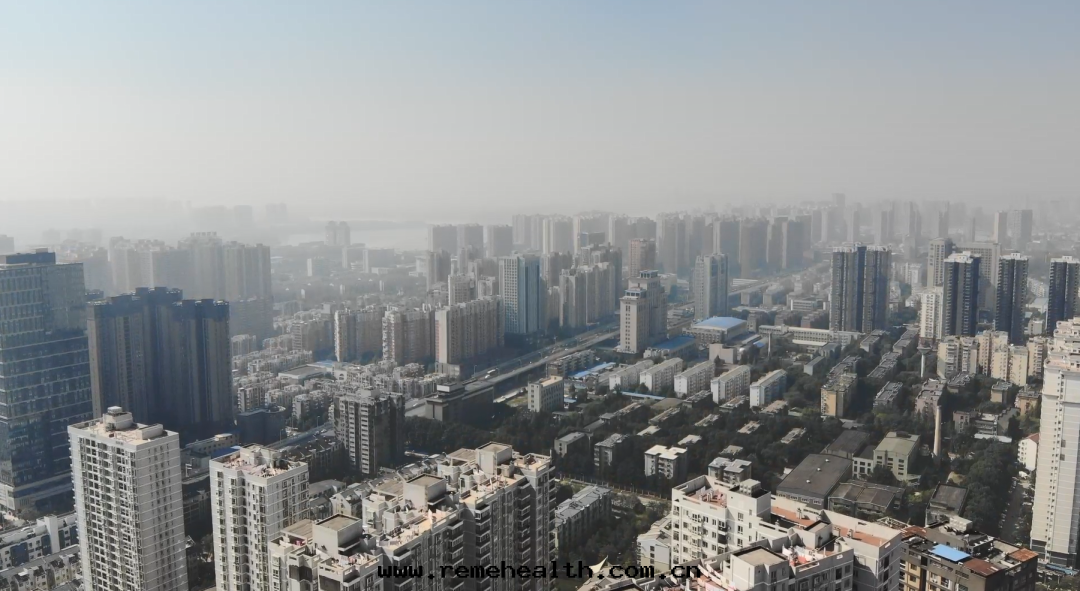

  根據國务院辦公廳《關于全面推進城鎮老旧小區改造工作的指导意見》，近两年，城鎮老旧小區改造作为重大民生工程和发展工程在全國各地進行地如火如荼。以武漢市为例，“十四五”期間，預計将完成1423个老旧小區（2000年底前建成）、約3600万平方米的改造任务。

  改造不但面臨範圍大、面積廣的問題，且涉及城市規劃、市政建設、公共服务、政府決策、民生环保、動态監測等各个城市系統與單位，对信息的獲取與整合提出了新的挑戰。而老旧建築因年代久遠，很多項目竣工資料丢失或信息不全，也給改造工作的開展造成了很大困扰。
  傳統的測量手段已經跟不上城市建設、更新的步伐。那么，如何通过快速的現场測量輕松獲取老旧小區的實際狀況，以較低的人力、物力、财力和时間成本，帮助完成較大範圍的城市改建任务？

  二、手持SLAM三維激光掃描測量方案
  SLAM移動式三維激光掃描測量技術作为一種新興的測绘技術，可以密集地獲取目标对象數據點，實时、高精度、數字化和智能化的優勢，为高效準确獲取城市空間信息提供了保證。

中觀三維掃描儀測量老旧小區(點擊看视頻)

  針对改建的老旧小區，采用中觀RigelSLAM大空間手持激光3D掃描儀去現场做測量。RigelSLAM系列産品采用SLAM技術（即實时定位與建图技術）、IMU慣导系統和自研實时算法，使得在各種未知环境中，無需GPS等GNSS定位，均可以輕松便捷地采集到準确而全面的數據。與常見測量方法相比，RigelSLAM可以很好地解決以下難點：

  A、傳統地籍測量利用全站儀来采集碎步點數據，不但測量速度慢，且單點測量对實際情況的反映也差。

  B、采用GPS RTK技術，在狹隘空間下可能会接受不到信号，导致無法測量。

 C、常見的架站式三維激光掃描儀必須固定在某个地點進行測量，操作不靈活。

D、航空摄影測量則存在禁飛區及成果區分困難等問題。

方案實施流程

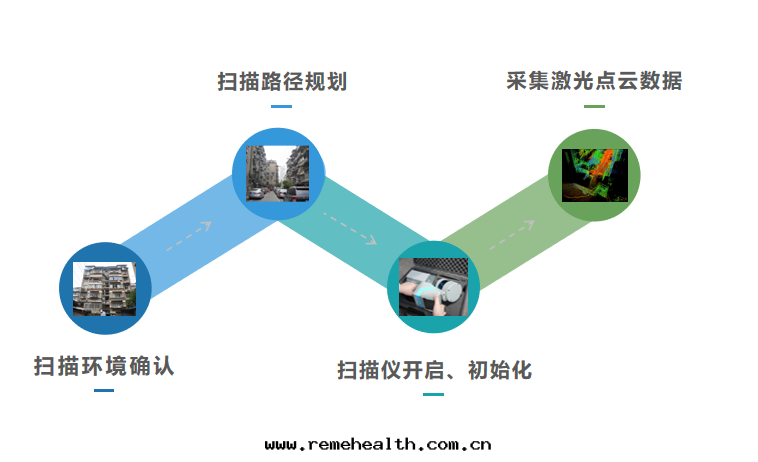

1、外業數據采集

備注：

A、掃描路徑可根據建築分布靈活規劃，完成O型閉合可提高采集精度；
B、对于多栋建築可分段采集，再将數據在後處理软件中進行點雲拼接；
C、測量不受光照条件或其他光線影响，可靈活選擇作業时間；

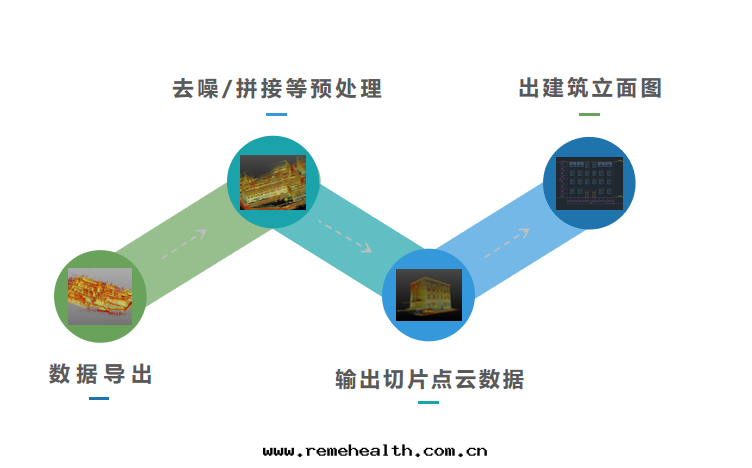

2、內業數據處理

備注：
RigelSLAM提供實时配準功能，從設備导出的數據無須點雲配準，导出即用。

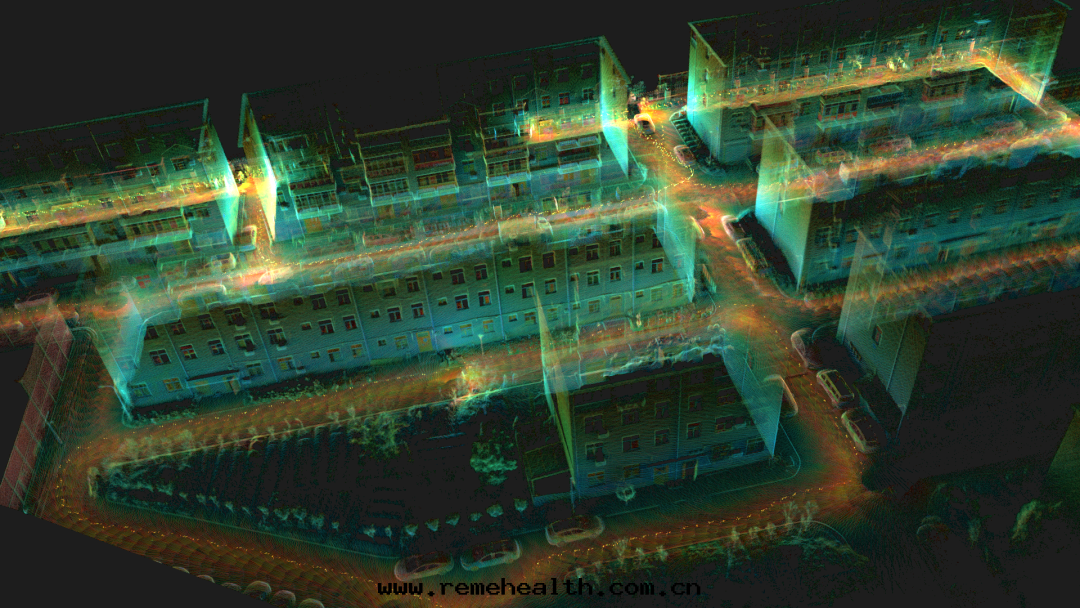

↑ 處理後點雲數據（某小區示意）

BIM

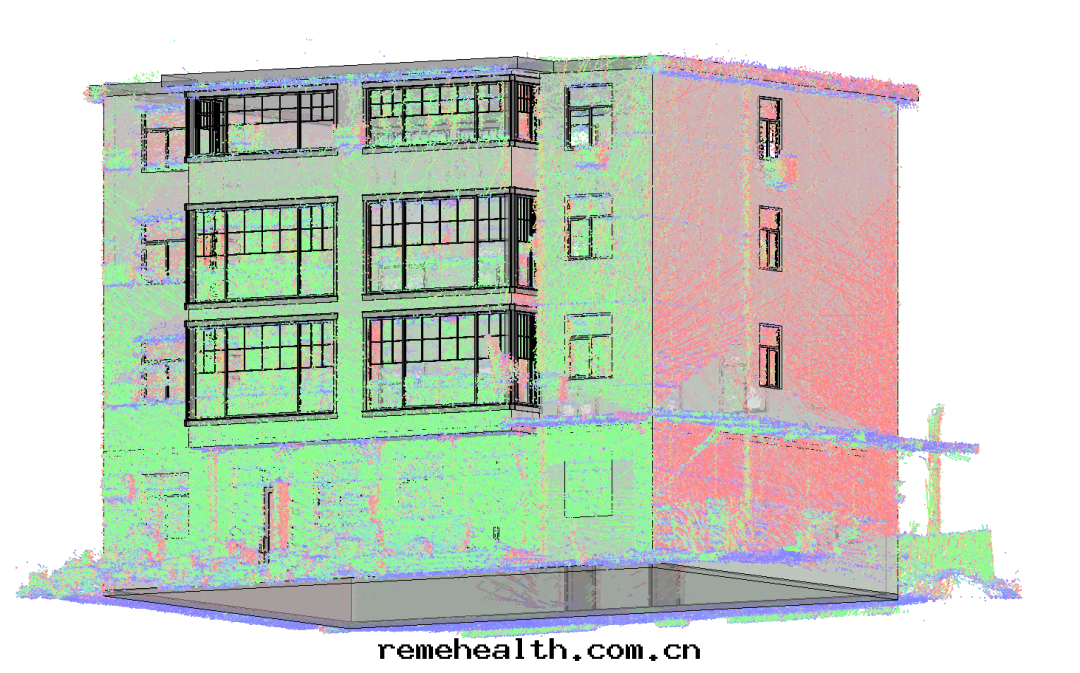

↑ 建造基礎模型（独栋建築示意）

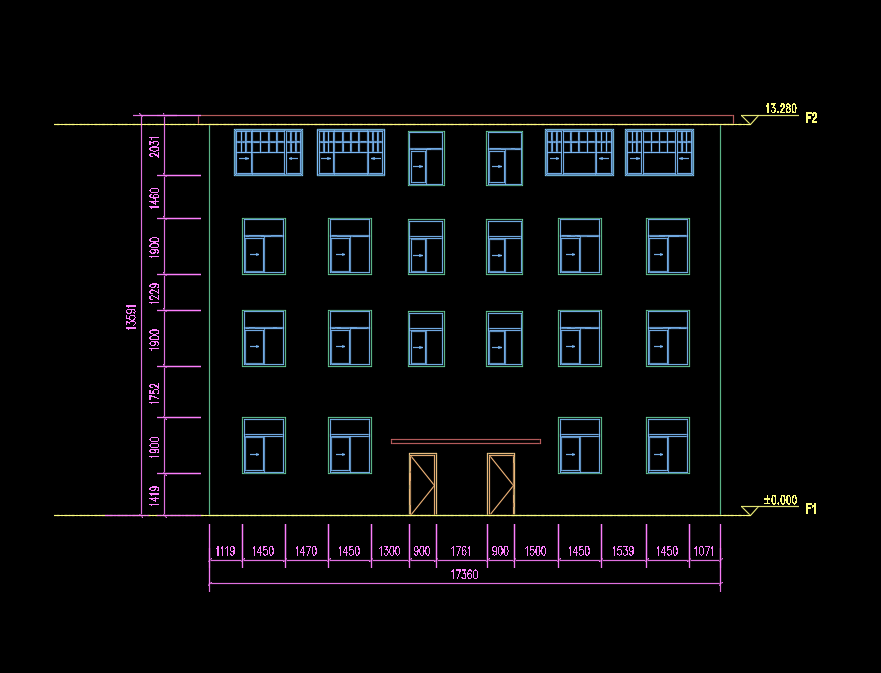

↑ 建築立面图（独栋建築示意)

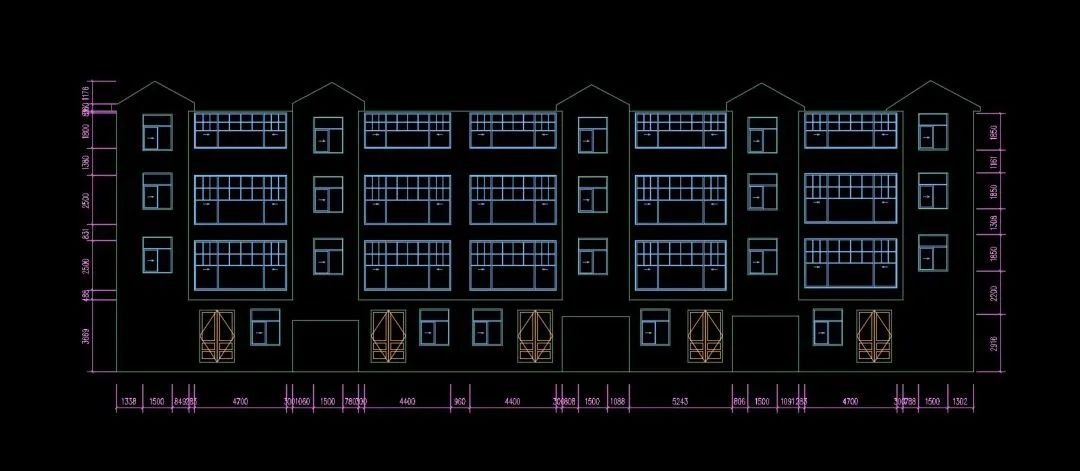

↑ 建築立面图（單元建築示意)

3、作業效率

【現场采集人員】1人
【現场采集时間】10min 即測完 7115 平方米老旧小區
【數據處理时間】10min 點雲處理 + 6h 成果绘制
  三、小結
  RigelSLAM大空間手持激光3D掃描系統，便攜手持式、操作簡單，只需單人作業，從老旧小區中走过，即可連續自動、快速捕獲建築物的高精度點雲數據，极大地提高了測量效率。此外，采集的點雲數據可导入CAD、3DS Max、Revit等多平台，實現不同的利用目的。
  RigelSLAM为老旧小區改造提供了數字化改建手段，可以帮助解決原有建築信息不全、精準度低、改造進展緩慢、效果難以量化等問題。除老旧小區建築立面的測量外RigelSLAM亦可廣泛應用于現代樓盤、城鎮房屋、農村地籍、古建築等为城市的发展建設提供精準可交互的3D數據信息
