三維激光掃描服务-三維激光掃描技術-三維激光掃描技術在建築工程中的作用和應用。由于三維激光掃描系統可以密集地大量獲取目标对象的數據點，因此相对于傳統的單點測量，三維激光掃描技術也被稱为從單點測量進化到面測量的革命性技術突破。它的問世，使工程大數據的應用在衆多行業成为可能。如工業測量的逆向工程、对比檢測；測量工程中的位移監測、地形測绘；考古項目中的數據存档與修複工程；建築工程中的竣工验收、改擴建設計等等。

三維激光掃描技術引入建築工程的意義:

三維激光掃描儀在工程建設中最本質的應用就是現场數據的獲取，區别于傳統的點測量，它是建築工程的大數據，任何測量、實測實量、施工节點对比、模型校正、竣工交付，數據留存、質量檢查等都是依托于这一大數據，也就衍生出很多的應用。

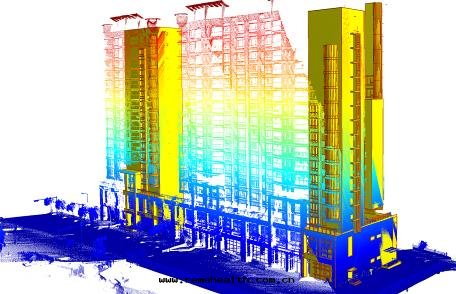

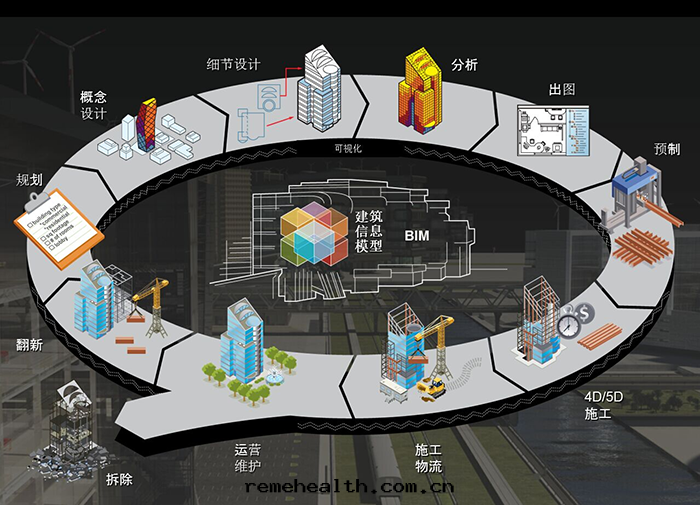

三維激光掃描技術在BIM中的應用是最基礎的一个重要环节。对現场實際數據的采集，經过處理对BIM設計模型校对，消除設計與施工現场的誤差，提供可用可交付的BIM模型。

三維激光掃描技術在工程建設中的應用：

1、規劃設計階段：

三維激光掃描技術在工程建設規劃初期可以完美的提供工程建設現场1:1的真彩色三維點雲模型，包括地形地貌，交通線路，周邊建築（及其细节信息，如步行廣场的平台、走廊、樓梯的位置、坡道；入口和出口點；緊急通道和通風設施；樓层之間的連接等。相比較無人機航拍更具细节信息），獲取更加全面的基礎信息。为規劃設計提供準确依據。另外，設計的建築模型可以匹配到掃描的點雲數據中，来進一步檢查設計與現场周邊环境的沖突。

2、旧改項目中的應用：

随着城市的发展，幾乎都会面臨旧改的問題，由于設計及施工的时間跨度大、旧改时期很難找到完全和現场情況比配的結構图紙資料，这为接下来的房建設計施工等工作带来不利因素。

如果以傳統的測绘手段重新測量獲取現场數據将是一个幾乎不能完成的任务，在这種情況下使用三維激光掃描技術獲取現场實際三維點雲數據，为設計方提供真實可靠的數據進而很好地解決这个問題。

旧改相關案例分析-泰来三維城牆外立面改造案例：

項目需求：

对沿街两側外立面瓦面進行三維數據獲取工作，得到的點雲需做正射影像图，在正射图像中進行标注工作。

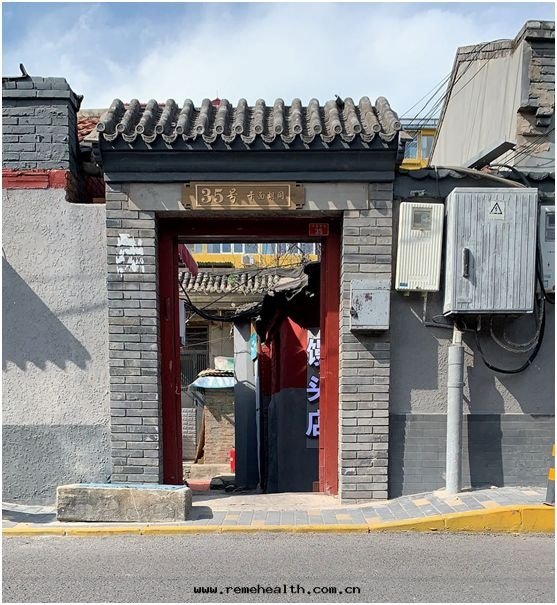

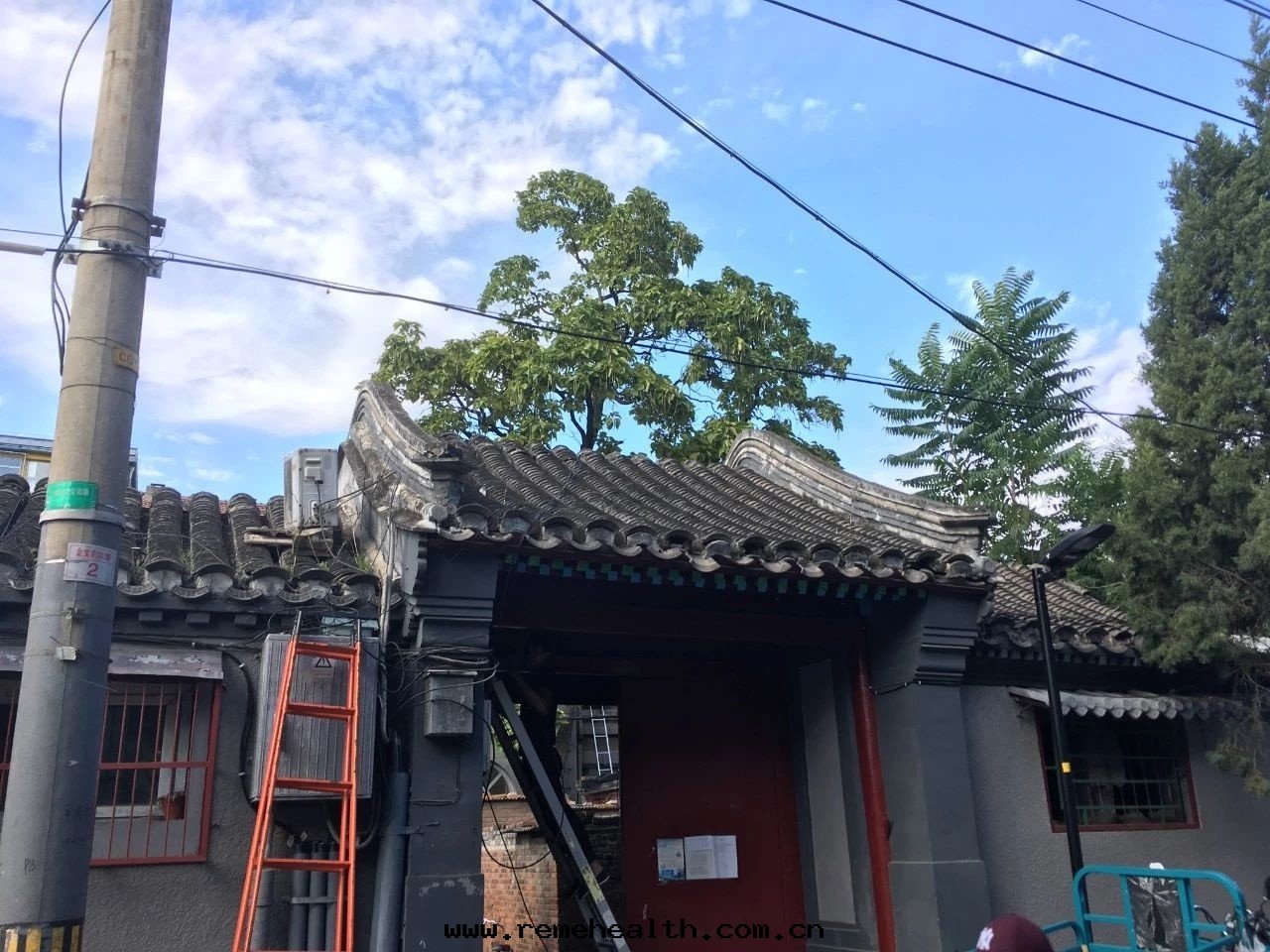

現场工作场景照片

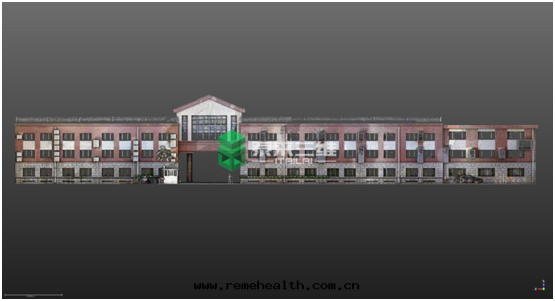

独立建築正射展示

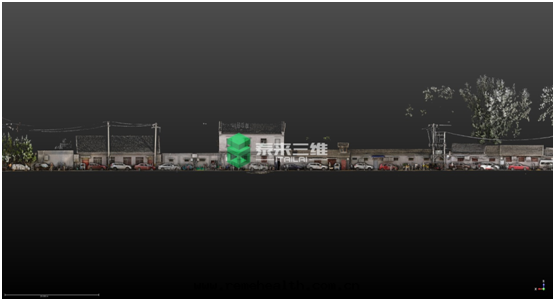

連續建築正射展示

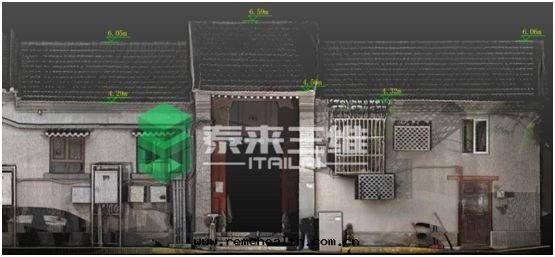

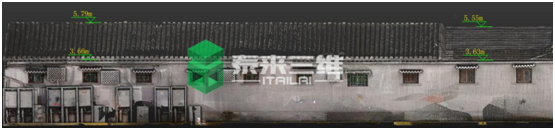

 正射影像标高展示

 城市更新通过对旧城區的改造升級成为激发城市活力的重要方式，建築物外立面整饰作为城市更新改造的主要工作，立面測量數據的完整性、时效性和精确性成为城市更新改造效果的關鍵。

通过三維激光掃描技術对建築物進行無接觸掃描，能快速獲取建築物外立面的密集點雲和影像，具有采集时間短、精度高(掃描精度达到毫米級)、自主性強、智能化等特點，为建築物立面測量提供了一種更新、更快、更便捷的測量作業模式。

适用于工程建築中的三維激光掃描儀：

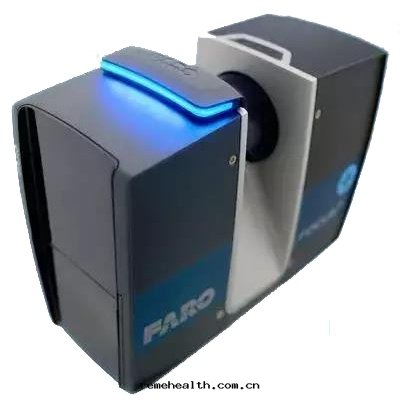

FARO Focus s Plus350/150

Frao Focus s Plus 350/150的环境适應能力非常強，不論是山路、工厂還是大桥、景區，都可以輕松自如作業。精度可达毫米級（1mm精度）。是一款非常适用于工程建築領域數字化應用的大空間數字采集設備。

品牌：FARO

型号：Focus Plus350/150

顔色：黑色

类型：大空間掃描儀

用途：适用于各个領域的大空間三維掃描儀

産品簡介：FARO 明星産品Focus 大空間激光掃描儀，是應用于執法取證、産品設計和AEC、公共安全等領域的三維數字化理想工具，一經問世，就引起了業界的廣泛關注和積极評價。
