工業檢測

 工業檢測

被稱为“工業生産的心血管”

是一个國家科技和

生産制造能力水平的體現

是考量一个國家

工業生産水準高低的關鍵指标

衆所周知，工業零部件形狀複雜、曲面凹槽較多，使用皮尺、三坐标等传統的測量方式，步驟繁瑣，且無法滿足工業領域对數據精度、完整性的要求。

三維扫描技術的出現，給工業檢測領域带来很大方便。

其非接觸式數據測量的方式，可在不对工件造成磨損破壞的前提下進行物體表面數據获取，利用所得到的三維點雲模型與設計模型進行虛拟对比，便可輕松實現工業檢測測試等。

演示案例

項目背景

某企業生産的密煉機的關鍵部位为轉子，轉子工作表面的幾何形狀和尺寸在很大程度上決定了密煉機的生産能力和混煉質量。

密煉機轉子表面为异性曲面，传統檢測手段为原始的卡尺等工具，对工作要求高，且準确率低，無法滿足日益提高的品質要求。

現通过三維扫描儀

对産品生産的全过程進行了質量把控

大大提高了産品合格率

解決方案

本次演示采用两款設备，分别为：

• 中觀HyperScan Plus智能光學追踪3D扫描儀

• RigelScan Elite手持式藍色激光3D扫描儀

两款設备均可應用于工業三維檢測領域，我们将分别做扫描應用演示。

三維扫描儀在産品生産中的應用

産品生産会經曆3个不同阶段，分别是：

• 木模阶段

• 毛坯阶段

• 成品阶段

01木模阶段

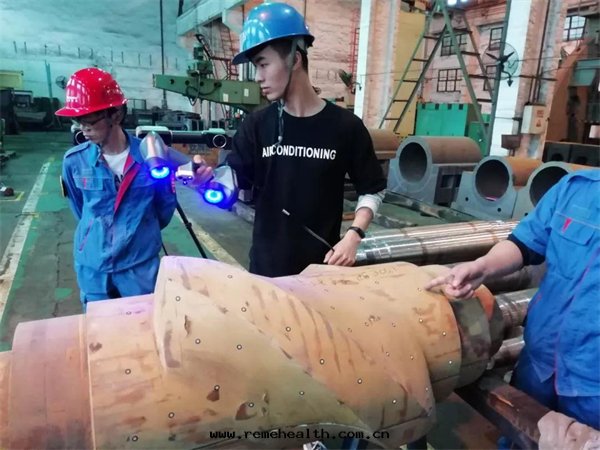

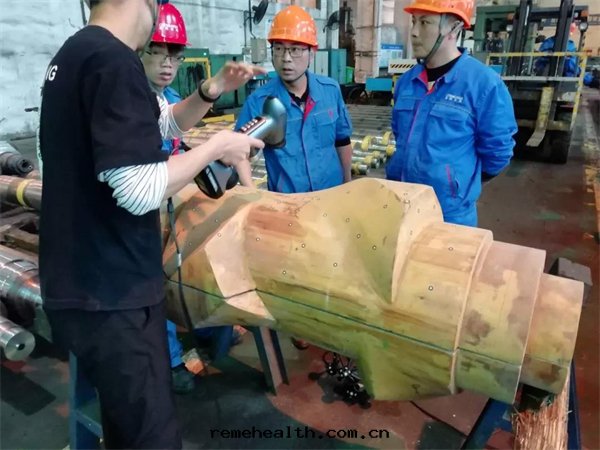

木模阶段我们采用RigelScan Elite手持式藍色激光3D扫描儀進行扫描演示。

这款設备可对物體细小特征點進行數據采集，利用采集到的數據精度为0.01-0.02mm的三維點雲模型與設計數據对比，再根據檢測結果進行調整，保證木模达到設計标準。

02毛坯阶段

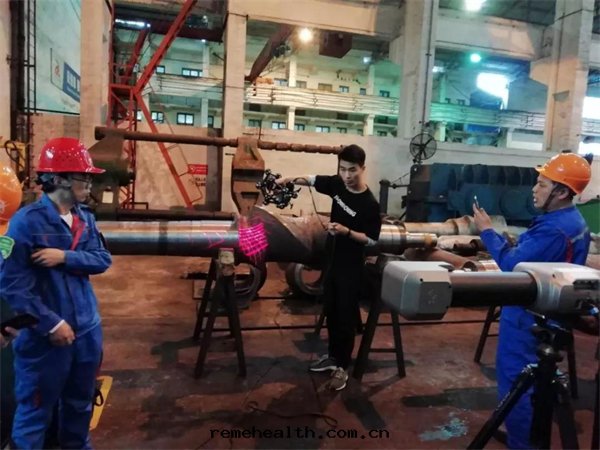

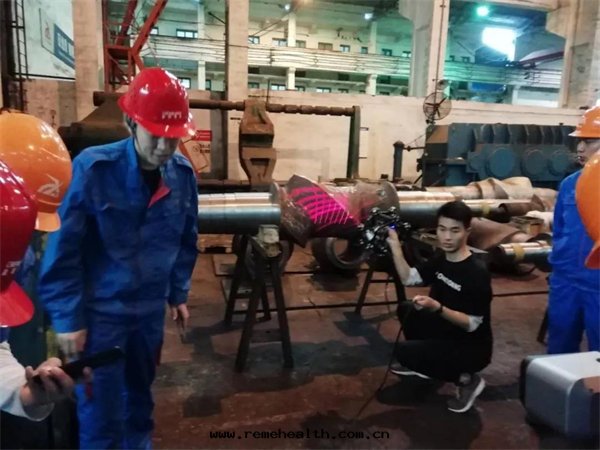

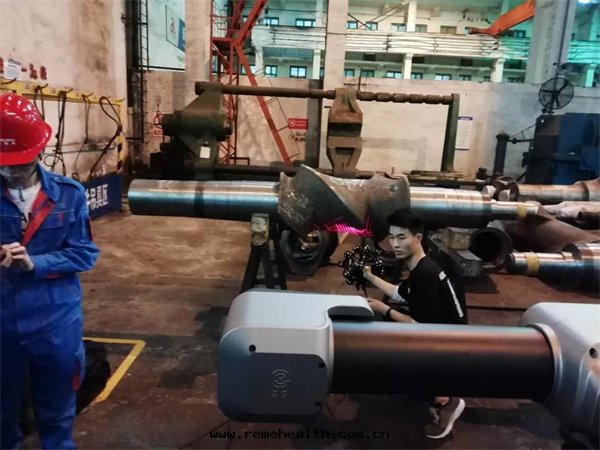

毛坯阶段我们利用HyperScan Plus智能光學追踪3D扫描儀对木模澆铸出的毛坯件進行扫描演示。

本款設备可以210万次/秒的數據获取速率快速采集扫描物數據信息，有效提高采集效率。

利用采集到的毛坯數據進行數據檢測，如果毛坯件和木模差别大，則澆铸环节存在問題，根據木模和毛坯數據差别進一步定位問題原因。

03成品阶段

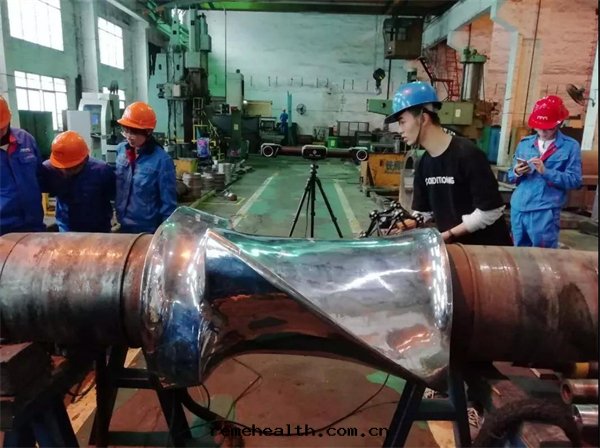

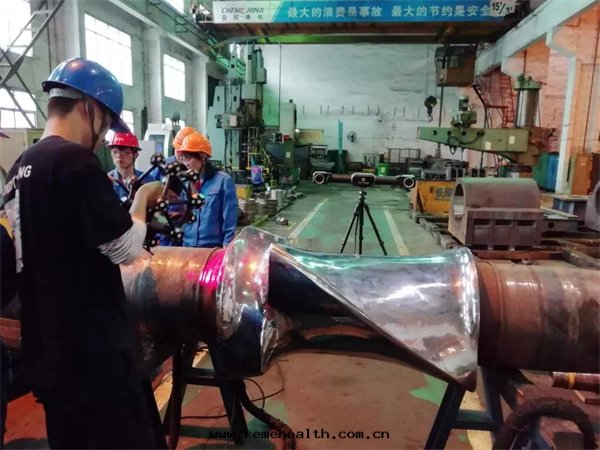

成品阶段，即在産品加工完成後，对最終産品進行數據扫描。

将成品數據與産品數模進行对比，通过外形、厚度等参數来評估産品質量是否达标。

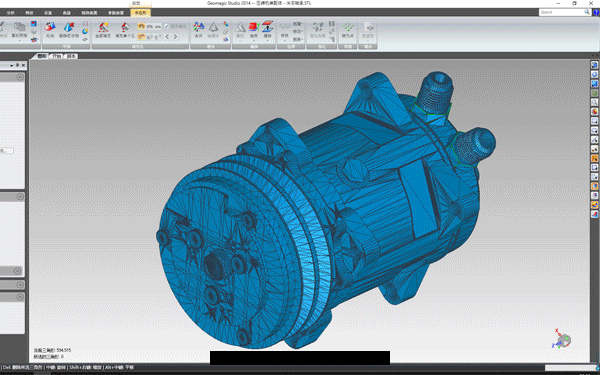

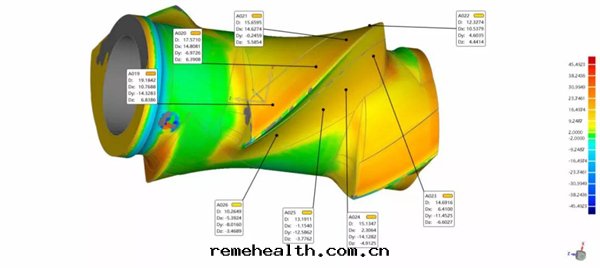

扫描的3D數據模型與三維數模進行比对分析，可以直觀的反映出加工産品實物和設計图紙的偏差情況，可以輸出報告。

➤三維扫描技術所提供的數據可實現：

• 三維數據永久性存儲

• 高精度3D模型打印

• 二維數據图制作

• 二次逆向開發設計

• 産品升級改造优化

• 模型數據檢測、變形尺寸檢

• 産品維修保養

• 三維數字化展示演示

設备介紹

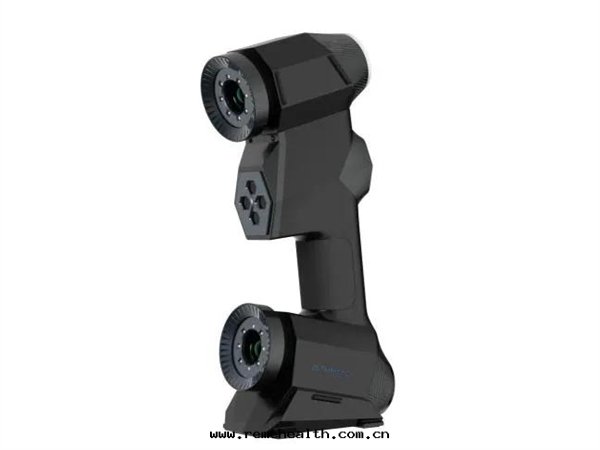

*RigelScan Elite手持式藍色激光3D扫描儀

（视頻长1分43秒，注意您流量使用情況）

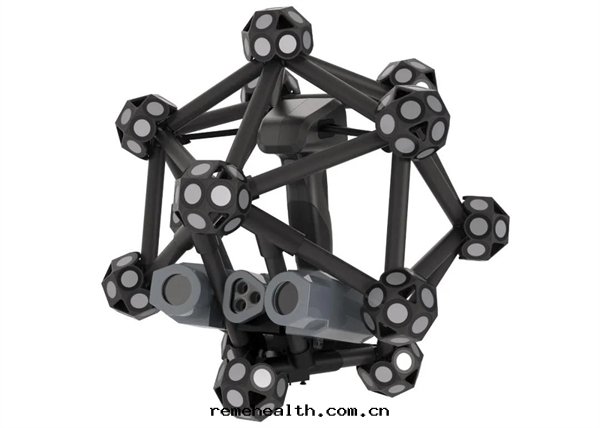

*HyperScan Plus智能光學追踪3D扫描儀

（视頻长2分17秒，注意您流量使用情況）

綜上所述，手持三維扫描儀快速、精準的技術特點以及所获數據的靈活性、可操作性等优勢，可滿足工業檢測領域对于數據的多方面要求。

 三維數字化技術在工業領域的應用

可将工業制造、工業生産

向可视化仿真、虛拟現實等應用不斷擴大

社会橫向應用面也将進一步延伸
