隨着科技的進步

制造業快速地向

數字化、信息化、智能化轉變

智能制造日益成为

世界先進制造業發展的重要方向

船舶工業作为工業的集大成者

正朝着數字化、智能化大步邁進

三維激光扫描技術作为

數字化、信息化領域中重要的基礎性技術

在船舶産品

設計、制造、評估、檢修等过程中

發揮着越来越重要的作用

为船舶業實現高速、高質量的發展

提供了更多的可能性

船舶業的行業需求

➤船舶設計：虛拟安裝、逆向工程、验收存檔

➤船舶建造：分段精度控制、工藝制造檢測、船舶內裝檢查、模拟搭载、竣工验收、集裝箱模拟試箱

➤運營維護：數字存檔及可视化、建立三維信息模型、數字化管理、船舶改造升級、日常檢修維護

三維激光扫描技術优勢

相对于传統工程測繪，三維激光測量技術作为一種全新的現代測量技術，为空間三維信息的获取提供了全新的技術手段，其在精度、速度及操作性上拥有巨大的优能勢。其主要的特點如下：

l 非接觸式測量

船舶制造造價高，投入人力物力量大。三維激光扫描技術非接觸式的數據获取方式，避免了測量时人員與船舶的直接接觸，有效保障了：

• 由于人为操作不當对船舶造成的損壞

• 避免了船舶複雜的結構对工作人員造成的人身安全隐患

• 同时不影響測量區域的正常工作

l 高精度數據获取

船舶等工業制造生産，要求數據的精确性、缜密性。三維激光扫描技術可为船舶業提供毫米級的真實三維數據，滿足船舶在設計、生産、投入運營等过程中对于數據的高标準需求。

l 高效測量速率

船舶體积巨大，涉及到的數據繁多。传統的依靠人力進行數據获取的方式明顯無法滿足船舶的按期交付。三維激光扫描技術可實現每秒百万點的空間數據获取，例如Faro Focus Plus S 350，測量速率可达200万點/秒。

l 數據获取全面

船舶結構複雜且多异形結構裝置。在進行數據获取时，總存在人力無法涉足的盲區，數據的短缺直接影響到船舶生産的質量和速度。三維激光扫描技術可以全方面、完整的获取船舶的空間三維數據，将數據盲區縮小到最小范圍。

l 便攜易操作

三維激光扫描設备具有集成、高效的特點。功能齊全，节省人力。Faro S系列的設备重僅4.5kg，容易攜带，操作便捷，可在不借用外部設备的条件下一人完成工作，即便是面对體积龐大的船舶，依然可實現單兵作業。

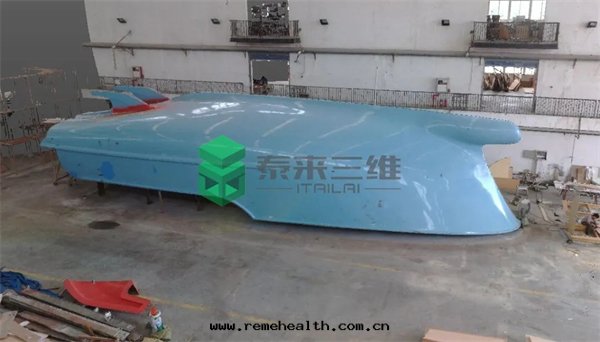

船舶三維數字化案例分析

➤外業數據获取：

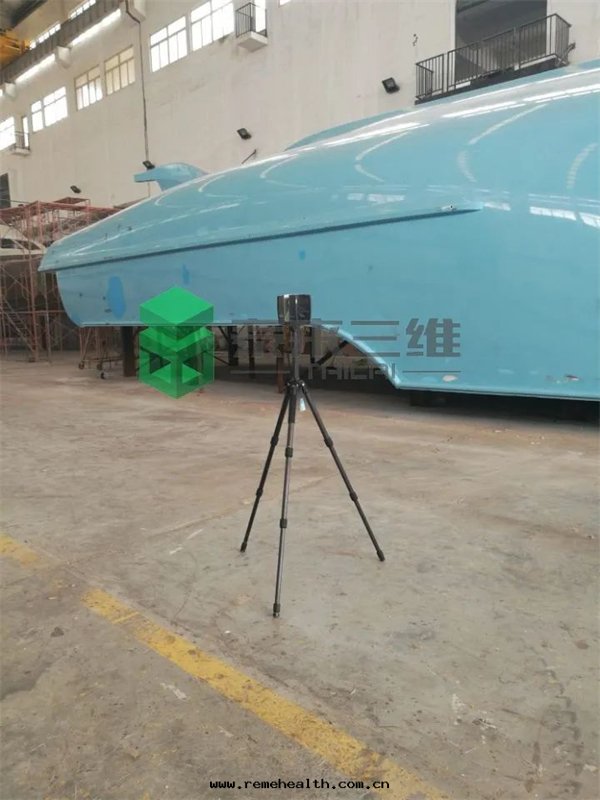

利用Faro Focus Plus S 350对船舶進行分站式扫描，获取空間內整體的三維點雲數據。

➤內業數據處理：

将采集到的點雲數據导入到三維數據處理软件中，進行每站數據的自動拼接以及多余噪點的去除，得到完整的三維點雲模型。

➤數據應用分析：

基于處理後的點雲數據可進行对比檢測、曲面精确度分析等操作。

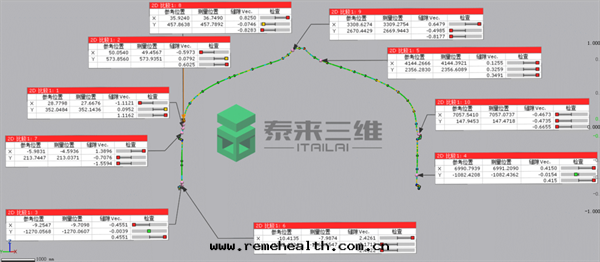

（二維檢測）

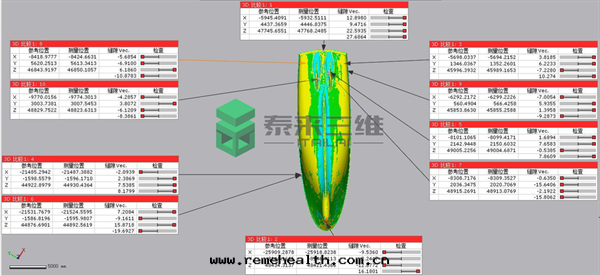

（三維檢測）

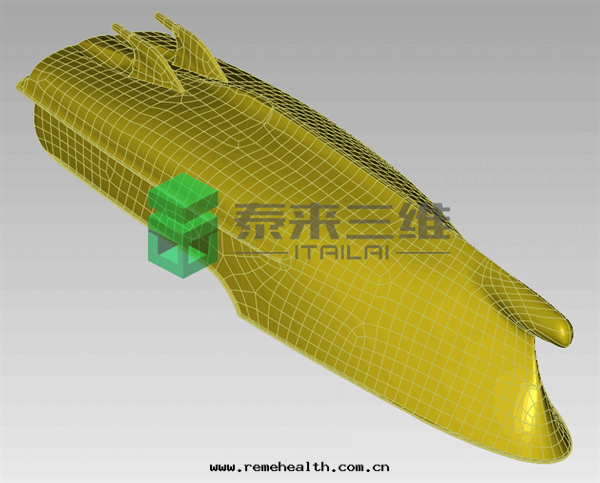

（精确曲面）

➤數據建檔交付：

将客戶所需數據格式進行打包交付。客戶可通过兼容软件輕松导入所有常用的數據，为工業指导和後期改造提供解決方案。

信息技術的飛速發展深刻的改變着传統制造業，从産品的構思、初步設計、詳细設計、工程管理、物資采购、生産制造、品質控制、日常維護、改造升級直至拆檢的産品全生命周期，每一个环节均與信息化、數字化緊密相連。

研究及推廣三維激光扫描技術

在船舶行業的應用

将進一步提高我國船舶工業的

數字化設計與制造的綜合能力
