經濟的发展，離不開工業的進步，工業的進步，離不開測量技術的助力與創新。

三維掃描技術作为工業行業发展的“眼睛”，應持續不斷提升專業技能，为工業行業有力的发展，提供穩固的技術支持。

2020年12月9日，全國容量密度測量學術交流会暨中國計量測試學会容量密度計量專業委員会年会在海南博鳌舉辦。

泰来三維作为合作方，再次出席此交流会，與容量密度行業的各方精英共同進行學術研究、技術探讨、業务交流等，共同推進容量密度測量行業的发展。

 作为工業发展系統中重要的組成部分

國家和企業間

大宗能源貿易結算的主要計量儲存器具

和強制檢定計量設備

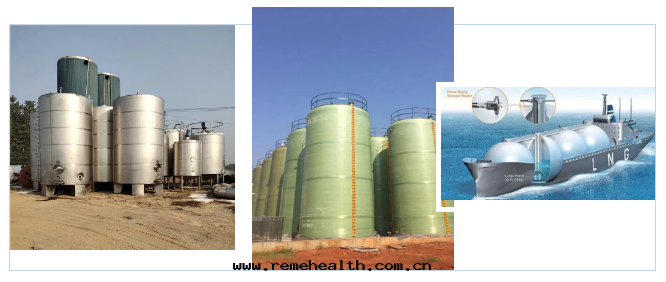

油罐在商業、軍事、民用以及

交通、航空行業中有着廣泛的應用

而对于大型儲罐運營方来講

如何利用先進的測量技術

以及創新的測量手法来精準測量出大型儲罐的容量

是他们一直關注的問題

为什么要对油罐進行測量？

油罐是油品儲存的主要設備，其在石油石化行業中被廣泛應用。由于油罐儲存的介質大多为易燃易爆品，因此油罐的安全使用至關重要。

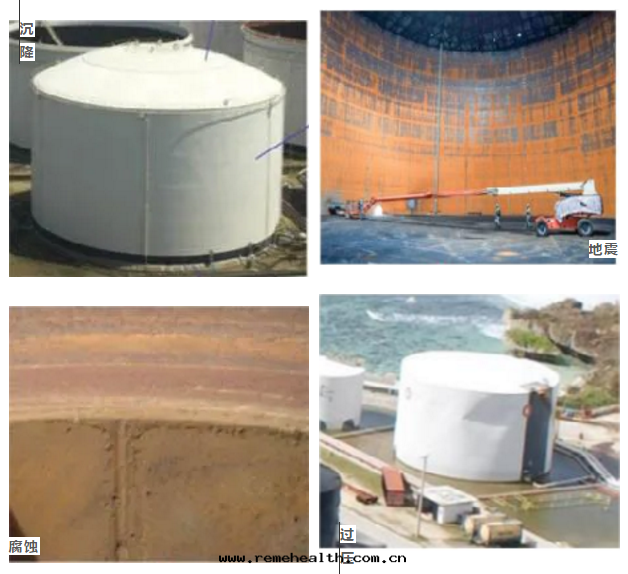

油罐在长期使用过程中，受施工質量低劣、焊接工藝不符合技術要求、操作不当等因素影响，或因地震、爆炸等災害发生，致使油罐表面産生凹凸变型即罐體傾斜、沉降等，給油罐的安全穩定带来巨大的風險。因此对油罐進行檢測、估計变性对油罐造成的風險程度尤为重要。

罐體測量所面臨的問題

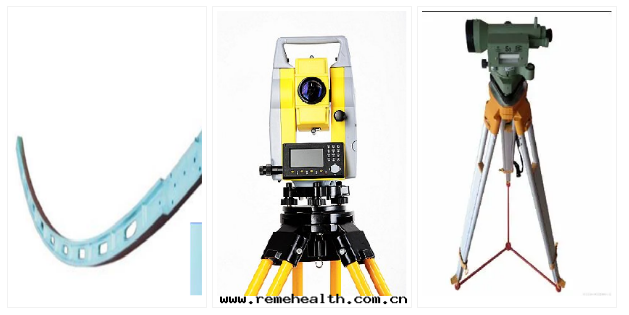

油罐體積大且有部分为不規則罐體。傳統的測量方式会面臨高空作業，危險系數較高，且需要大量的勞動力。並且，通过罐體加強圈以及旋梯等難以操作的區域时，干脆避開此段不進行測量，造成最終測量分布不均勻，數據誤差大。因此，傳統的測量方式無法为儲罐運營提供精準有效的數據。

三維掃描技術在行業內的應用和重要性

三維掃描技術的誕生，解決了罐體測量工作中的諸多問題。三維掃描技術，被譽为“測绘領域繼GPS技術之後的又一次技術革命”。具有精度高、速度快、分辨率高、非接觸式、兼容性好等優勢。

对于罐體的掃描以及最終數據的獲取，並不会受到其體積、形狀的影响，且可有效避免由于測量而导致对罐體的損壞。所得的數據可以永久保存作为原始數據的參考，保障罐體安全施工焊接等工作的平穩運營。

泰来三維相關案例

01項目需求

由于常規檢測方法普遍存在測量时間长、工作強度大、檢定成本高、測量結果精度較低等缺點，再加上油罐地形及周圍环境複雜、罐體較大、油罐之間間距較小等問題，致使檢測困難重重。而采用三維激光掃描儀，則可以無接觸、高效率、高精度地完成罐體的精确掃描。

客戶需求

• 儲罐內外两部分進行3D掃描

• 根據罐體設計图紙進行建模

• 實測點雲模型與設計模型对比

• 对儲罐底闆、壁闆、頂闆進行偏差分析

02項目實施

1.數據采集

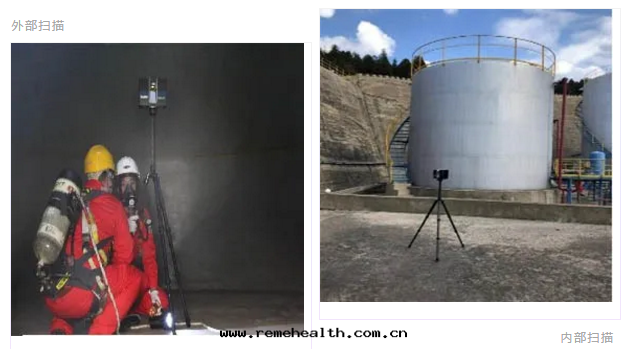

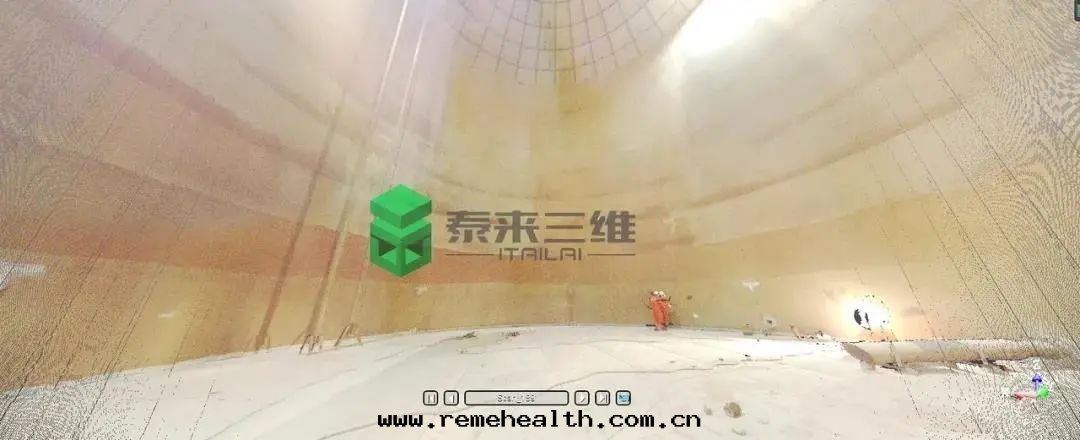

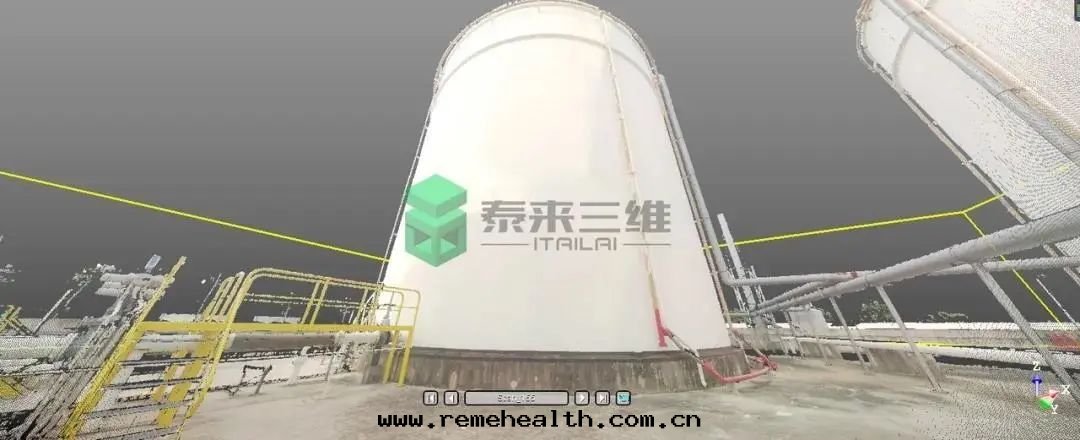

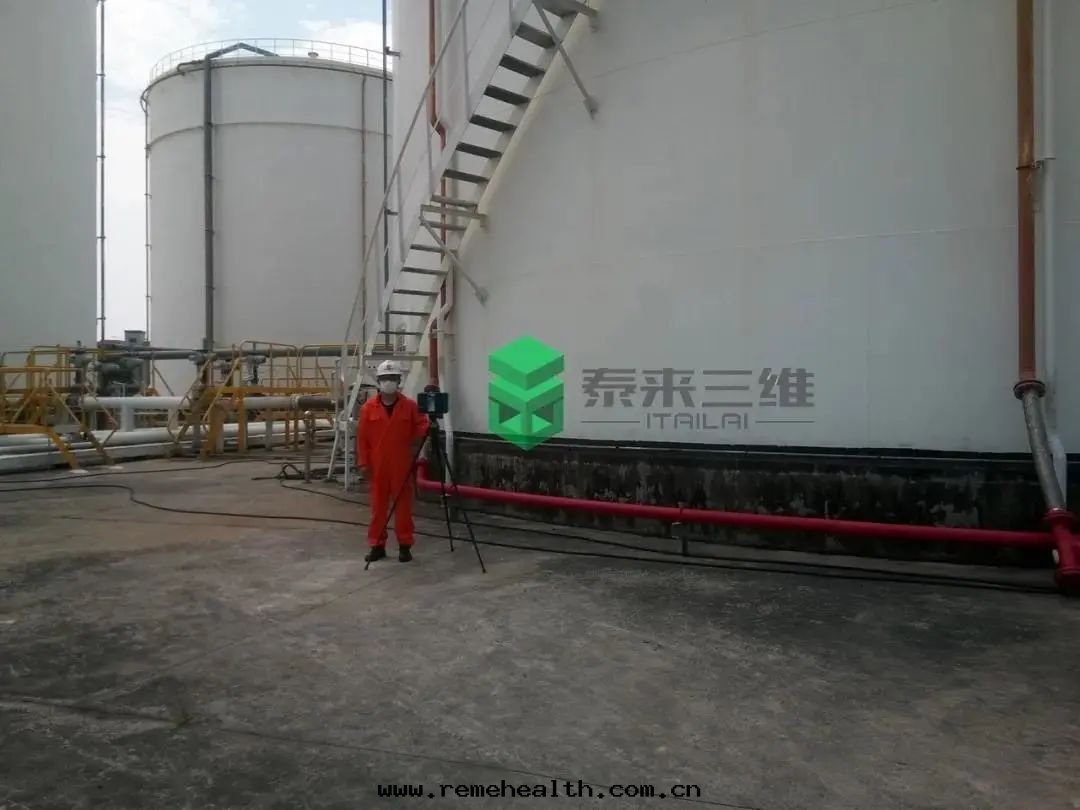

采用FARO Focus S350三維激光掃描儀对目标罐體外部一周及頂部進行數據采集，再鑽進罐體內部獲取內部數據。

2.數據處理

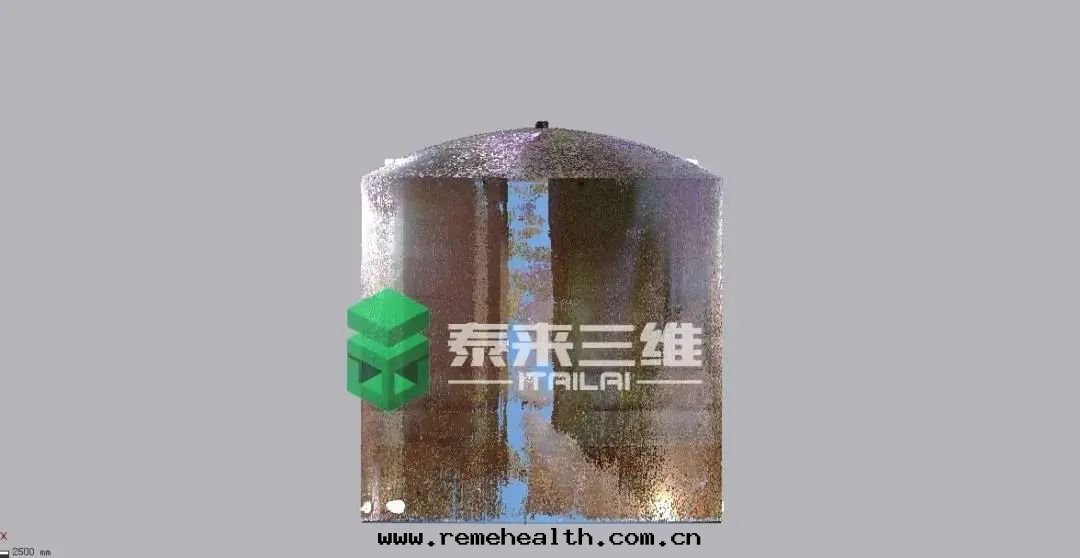

对采集的數據進行拼接去噪。

3.設計模型

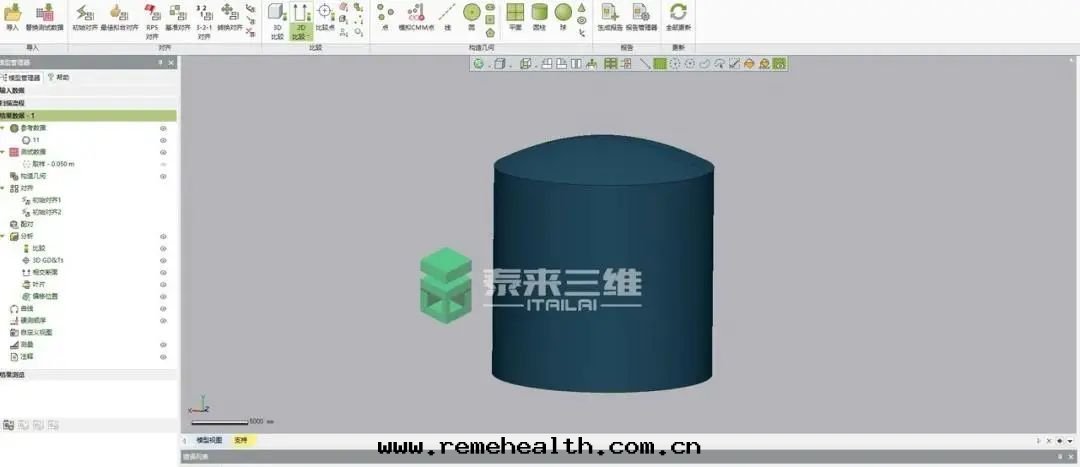

根據項目提供的設計图紙，在相關软件中建立設計模型。

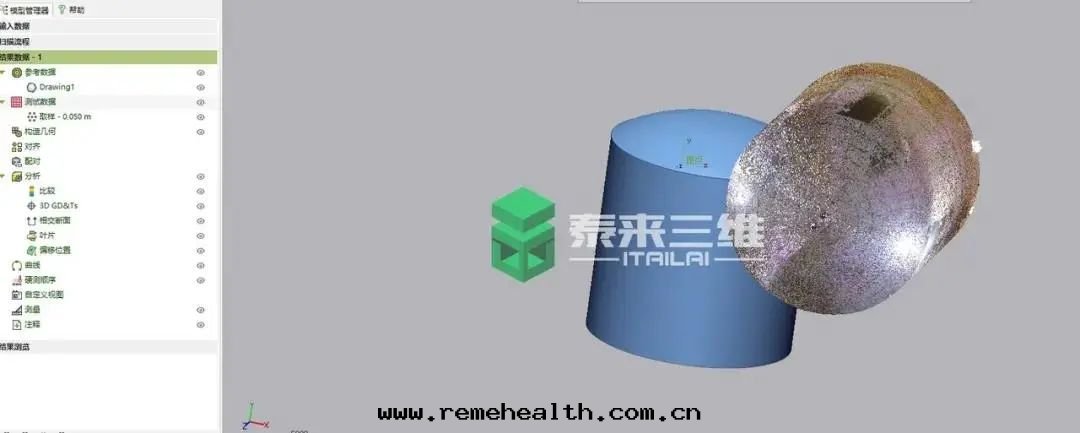

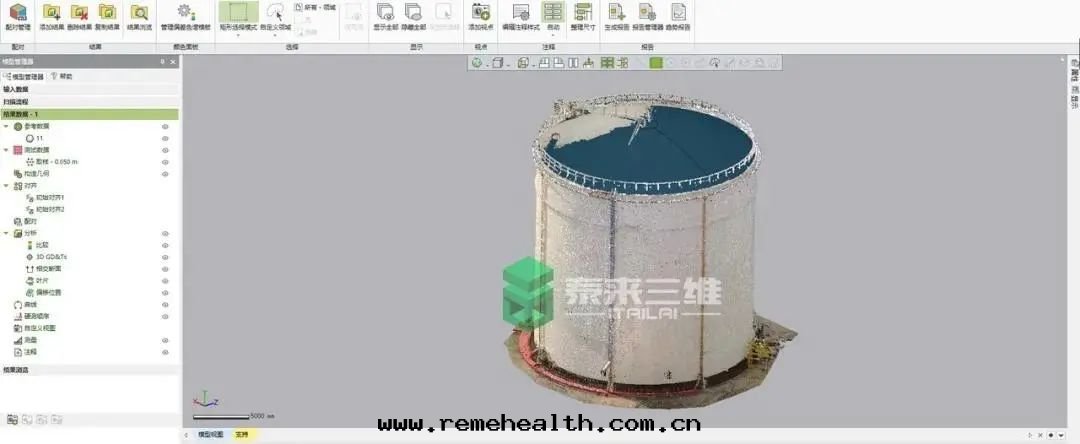

将點雲模型與設計模型進行拟合。

4.分析報告

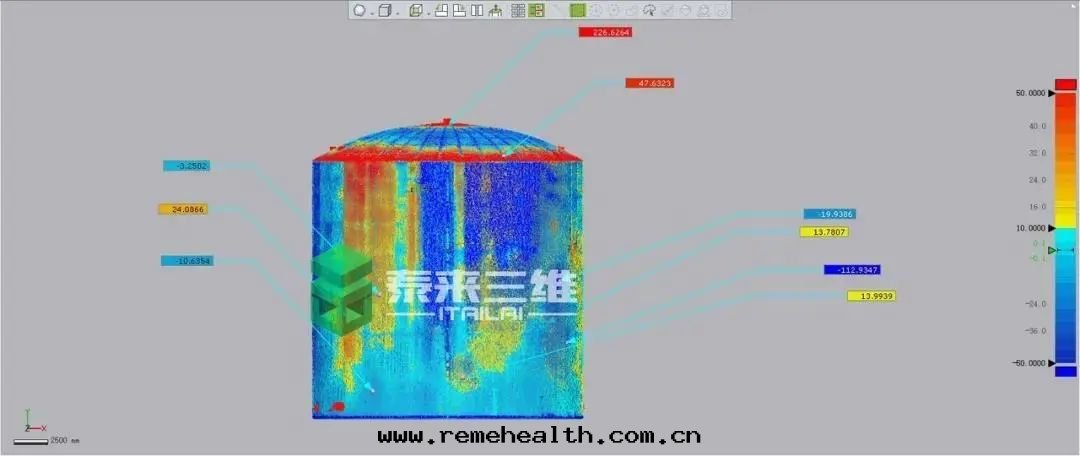

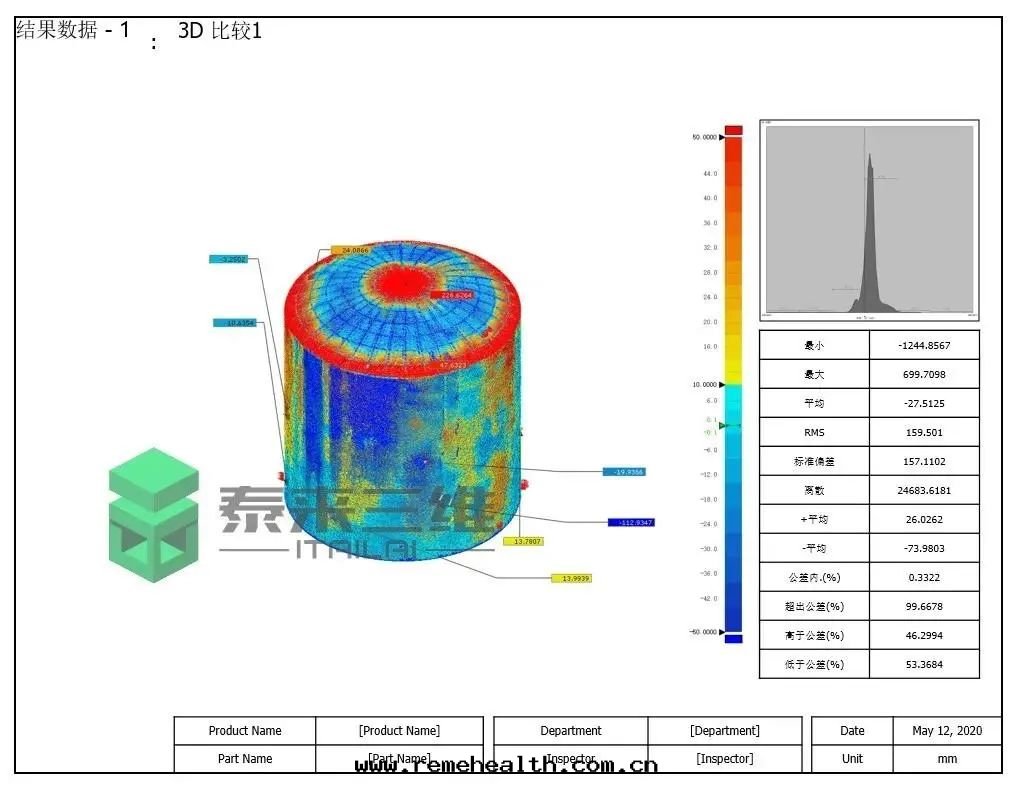

選取表面多个點進行誤差分析。

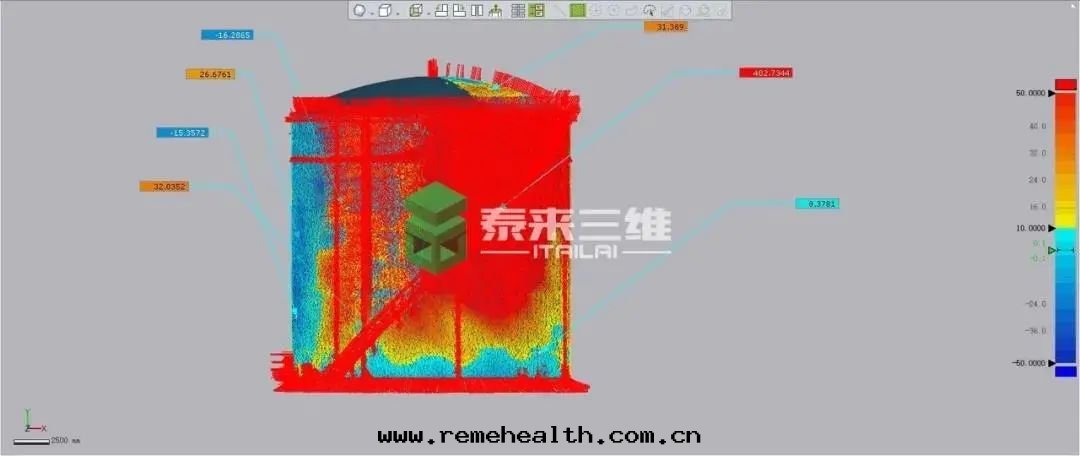

同樣的方法，对罐內壁進行分析。

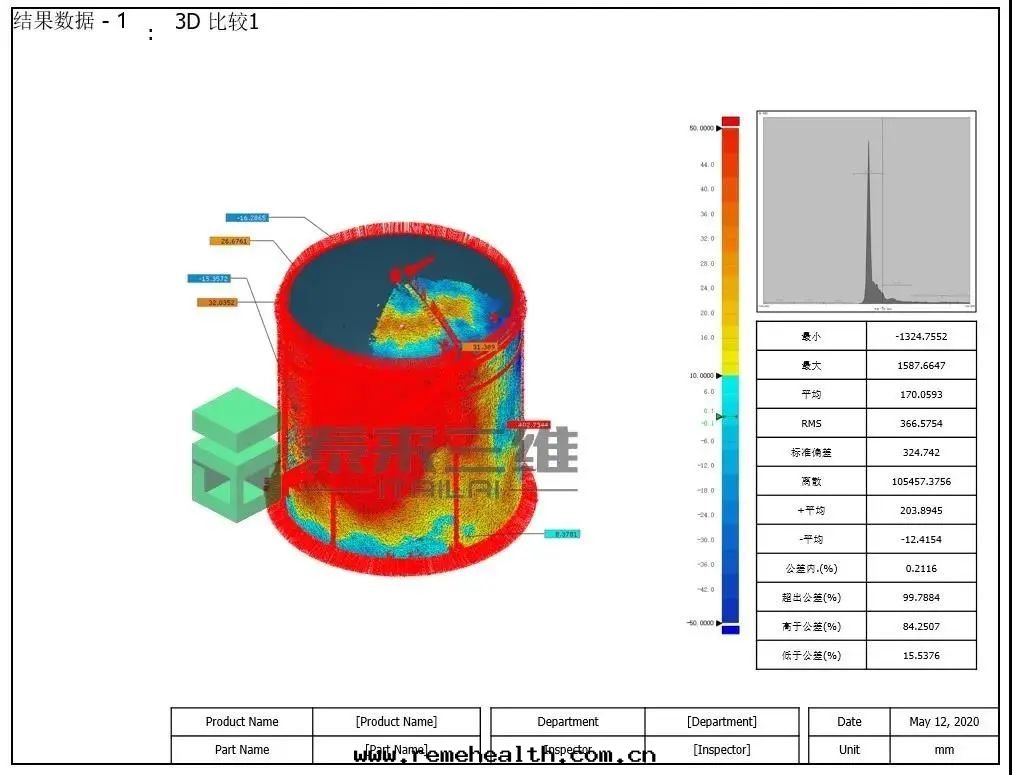

最後通过软件导出分析報告。

会議总結

罐體作为重要的能源系統資源，影响着中國的經濟发展。此次会議的舉辦，是对容量密度行業相關知識的总結與創新。

泰来三維作为一家專業提供三維數字化整體解決方案的高新技術公司，会持續不斷地为容量密度行業提供技術和服务支持，用專業的技術和态度，将三維掃描技術的便利和高效渗透到容器測量的更多領域。
