泰来三維數字化服务 BIM工程验收檢測 BIM工程逆向輔助設計 建築外立面改造 鋼結構幕牆安裝檢測 建築裝饰裝修輔助設計 本文講解關于三維數字化在建築工程BIM領域中的應用。三維激光掃描儀突破傳統單點測量的方式，高效快速記录被測物體的外觀、結構、紋理等信息，对測量的对象進行實景複制。利用測量點雲可以快速制作CAD建築图紙、虛拟安裝、BIM模型等。

BIM译为建築信息模型。BIM的核心是通过建立虛拟的建築工程三維模型，利用數字化技術，为这个模型提供完整的、與實際情況一致的建築工程信息库。BIM技術在我國建築業已被廣泛應用，它的廣泛應用與三維掃描技術息息相關。

为什么说BIM與三維掃描技術息息相關呢？因为在BIM工程建築过程中，實際物體數據的采集和建築模型之間的校对聯通非常重要。而工程建設一般涉及到的數據量都十分龐大且繁瑣。傳統的數據采集方式耗时太久，所需人力物力較大，數據準确性得不到保障不说，工程進度等各方面也会受到影响。而三維激光掃描技術在工程建設中最本質的應用就是現场數據的獲取，區别于傳統的點測量，它是建築工程的大數據保障，任何模型校对、參數調整、工程交付、實測實量都基于这个大數據開展。三維掃描所提供的數據可以通过BIM类處理软件進行大量後期開发利用。

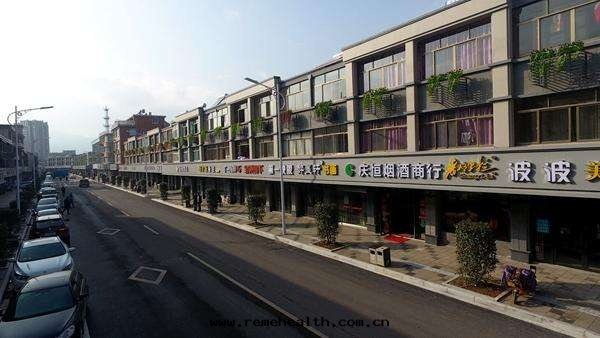

旧城外立面測绘案例

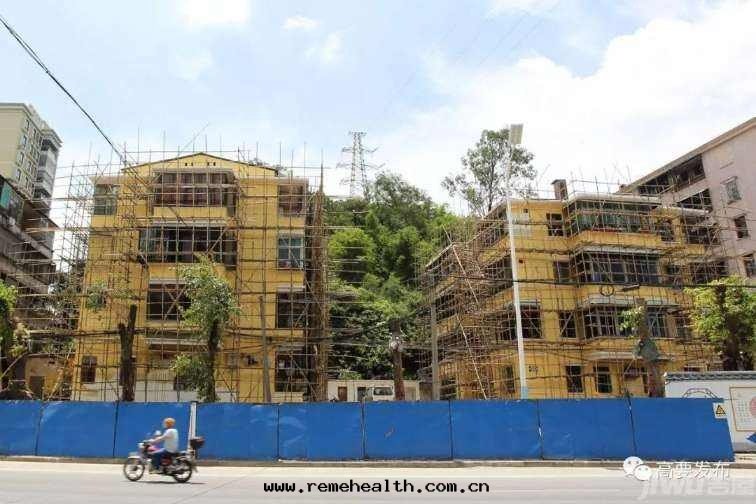

旧城外立面測绘更新是当前國情形勢下一个很重要的課題，特别是在中央政府制定了2020年全面實現小康社会的宏大目标之後，大規模的城市面貌改造在國內的各城市鄉鎮如雨後春筍般湧現出来，如何在新的时代环境下通过改造旧建築，使其煥发新的生命，已經成为全社会所讨論和關注的焦點。

處理好新旧建築關系是城市藝術水平的集中體現和關鍵問題,也是難點問題,不可等閑视之。在一个城市區段內,新與新之間不但要对話,新與旧之間更要有沟通对話,而不是相互对立,总體要协調。旧城測绘不僅應滿足于完善公共設施、改善市區环境, 使之成为更适合居住、工作或休憩的场所, 從而提高物業價值、改善地區經濟狀況、增加政府税收或減少政府支出, 而更應希望通过反映並代表公衆心聲和利益的更新, 使旧城可持續改善、社區可持續发展、居民可和諧生活。

項目實施

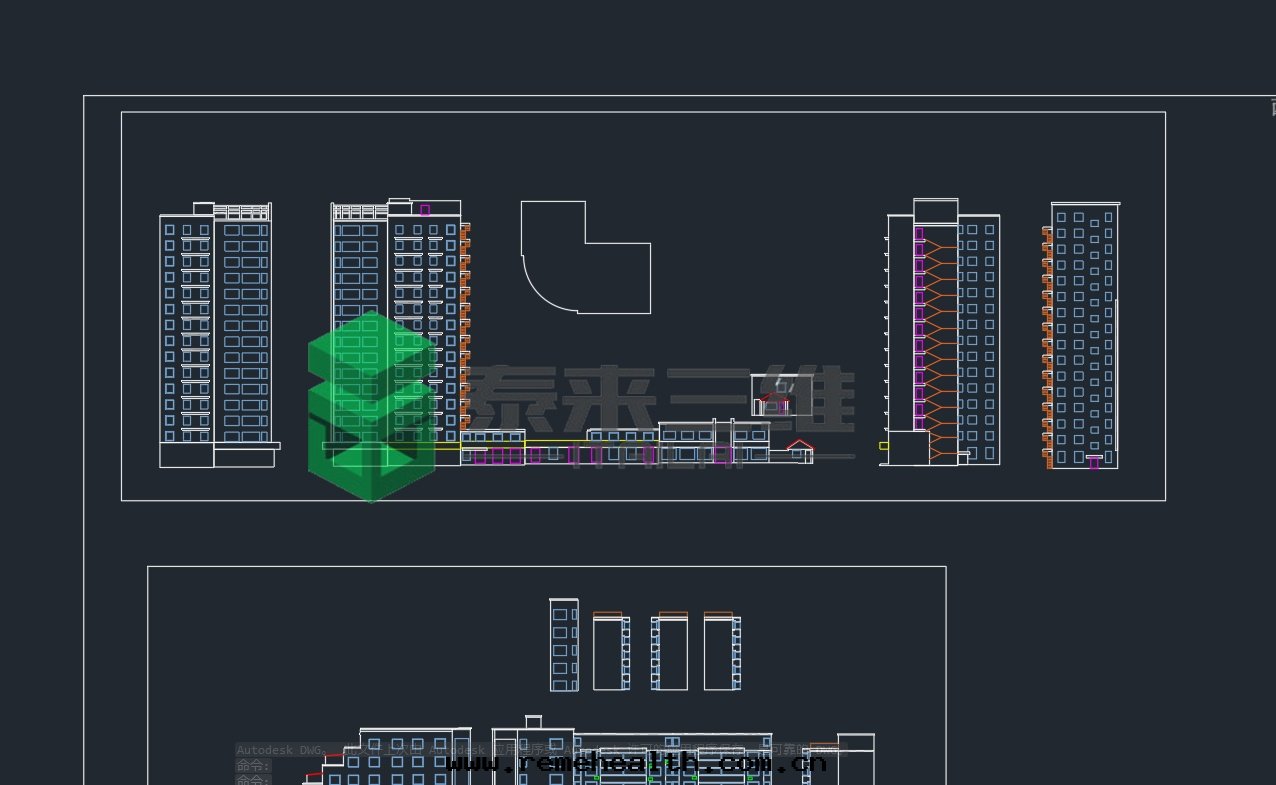

通过外業掃描、內業成图的方式为立面改造設計提供原始的立面图紙，效率是常規測量方式的10倍以上。

外業數據獲取

項目利用的是Faro Focus S350大距離三維掃描儀，自由設站快速精準掃描得到旧城外立面數據。

內業數據處理

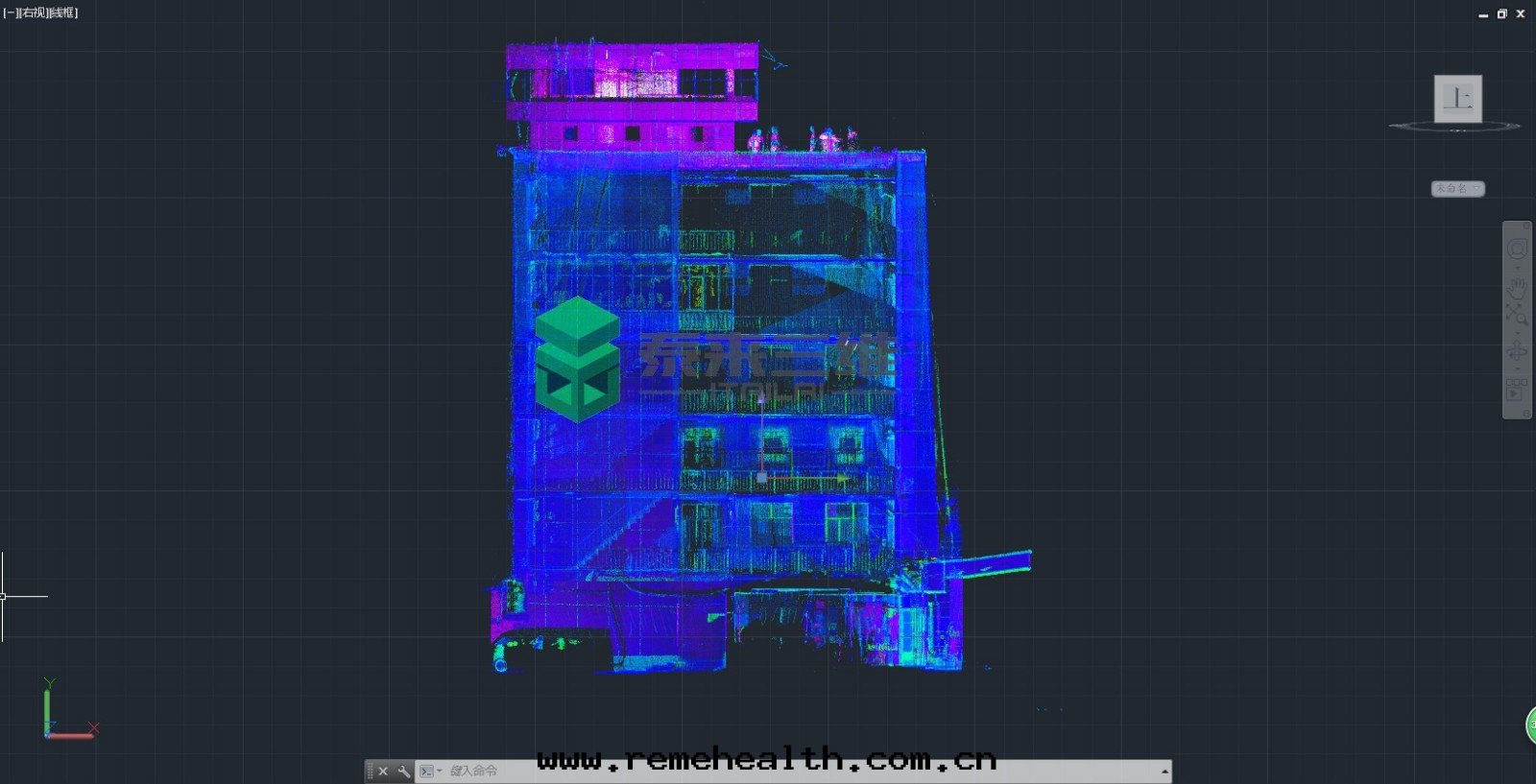

将數據导入相應數據處理软件中，通过软件的智能型自動識别去噪，剩餘無法智能去噪的數據我们通过手動進行去噪。最後将拼接好的數據進行3D素模或彩模。

項目总結

有了三維點雲作为直觀的依據，二維图形对照三維點雲的參照，業主方、施工方、監理方都能很直觀地看到數據原始的狀态，也能通过二維图形做數據对比。它的介入，不僅解決了常規測绘对于此类工程項目的效率及真實度問題，解決了以往業主方與审計方对數據总量不清不楚、施工方所提交工程量統計與實際工程量不符、監理方無從認定數據可靠性等問題。

現階段，三維激光掃描技術與BIM模型的集成在項目管理中的主要應用包括：工程質量檢測與验收、建築物改造、变形監測以及工業化将裝修等。随着三維激光掃描技術與BIM技術的進一步发展，二者在項目管理中的應用会進一步擴大加深。
