一、項目背景

當前我國産業升級換代加快,國內化工廠及企業需要对廠房進行改造擴建，需要拆除、更換、新增大量的設备和管線。而改擴建設計質量的關鍵取決于对現狀的了解程度，現场情況複雜，給設計带来了很大難度，所以如何获取到準确的工廠現狀資料就是第一个要解決的問題。

手工測量是传統获取現场資料的最常见並且最經濟的方法，但工廠的改造設計是在不停工的前提下進行的，運行时很多區域是人員危險區，不能靠近測量。而且人工測量的誤差也往往難以避免，測量的結果不能滿足設計的基本要求。我们需要将目光轉向更先進和準确的三維激光測量方式。

二、項目要求：

1.汽車焊裝車間主焊線現狀三維數據采集;

2. 汽車焊裝車間地闆主線現狀三維數據采集；
3. 扫描數據處理要求：
（1）扫描測站拼接精度小于2毫米，且必須提交拼接報告（xml格式）。
（2）扫描數據可進行自動提取幾何模型，提取機器人底座，可拾取機器人底座軸線。
（3）扫描數據輕量化處理，方便數據在CATIA、ROBACAD、PD/PS等软件中迅速打開。
三、获取精準的現场數據

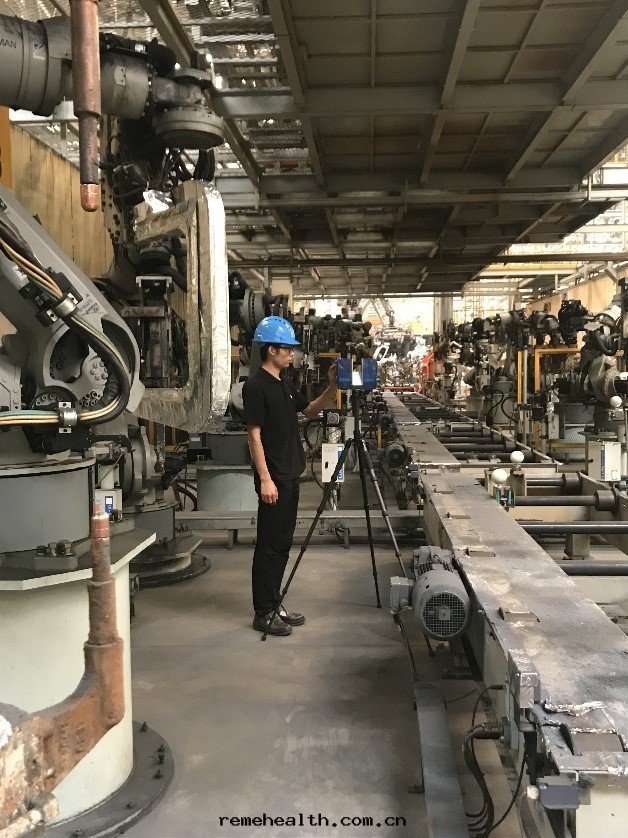

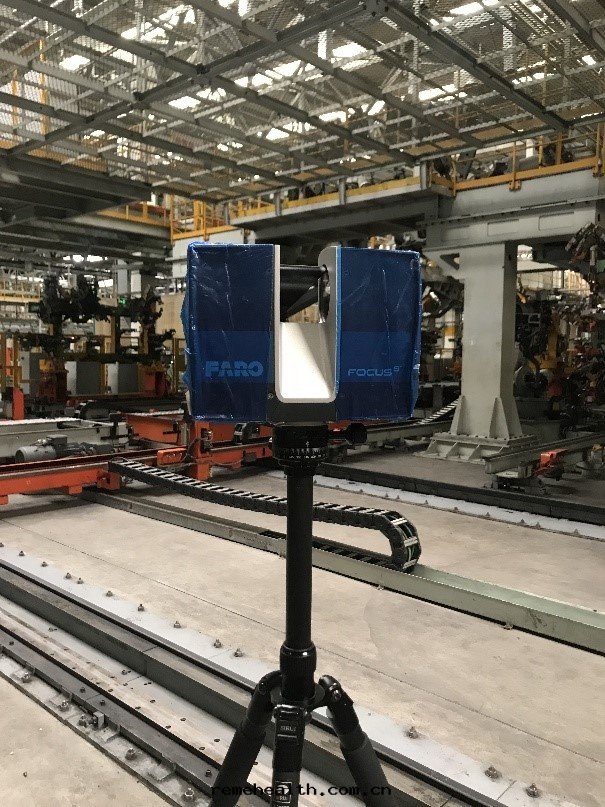

为了得到完整的倆条焊裝車間線路的整體數據，利用美國FARO最新的S系列三維激光扫描儀 FARO Focus S350对汽車焊裝車間進行完整的現场數據采集：

四、數據處理

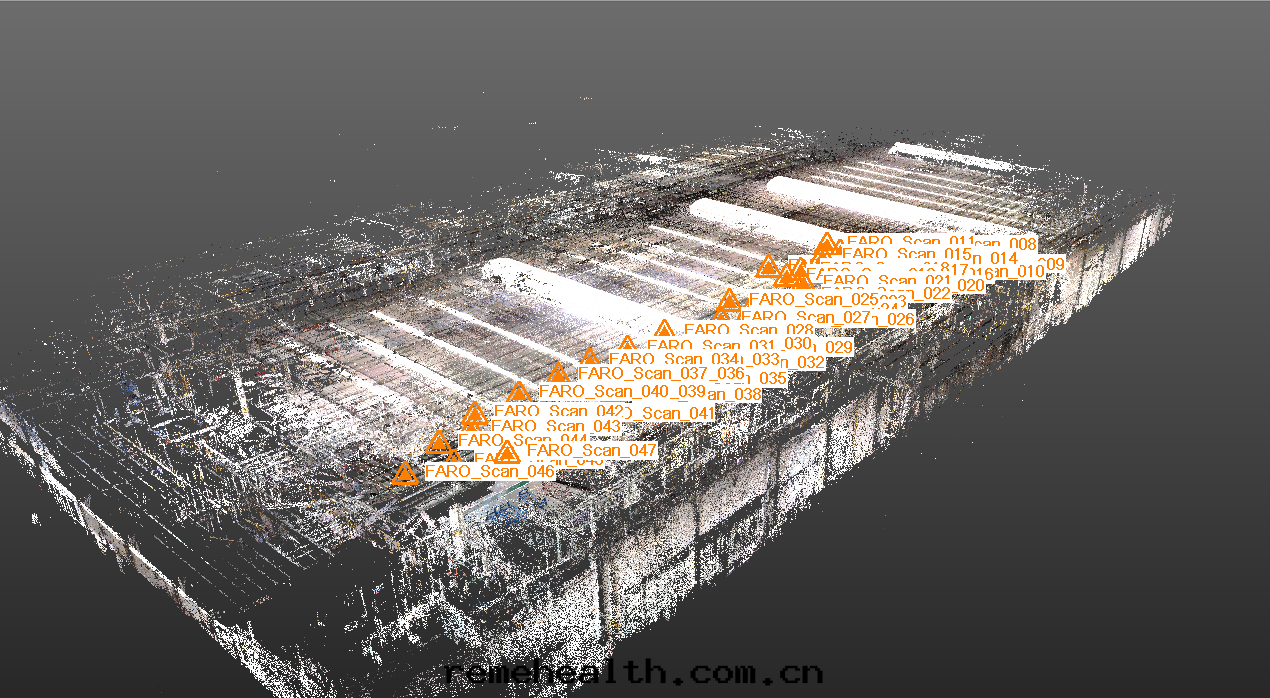

1. 将扫描的每一站數據导入到Trimble Realworks進行自動拼接並建立點雲模型，然後去除噪點留下我们所要的車間工廠模具點雲模型。

  2. 去除多余燥點

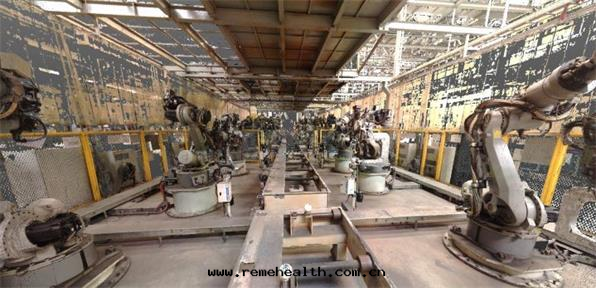

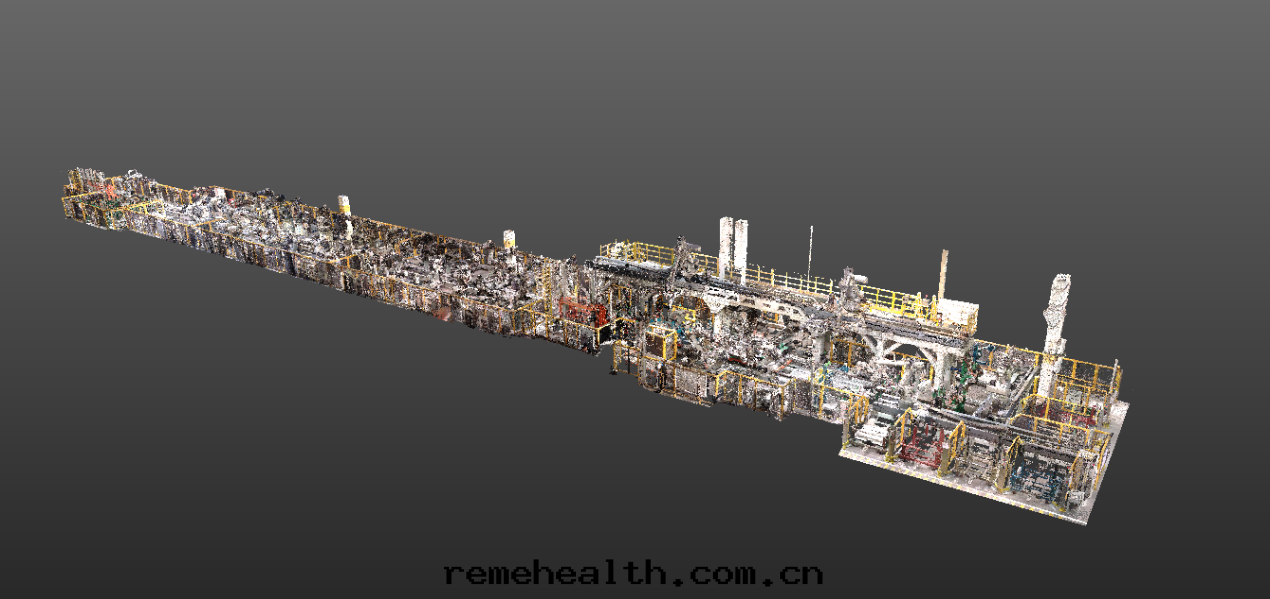

3.一条焊裝線完整的三維點雲

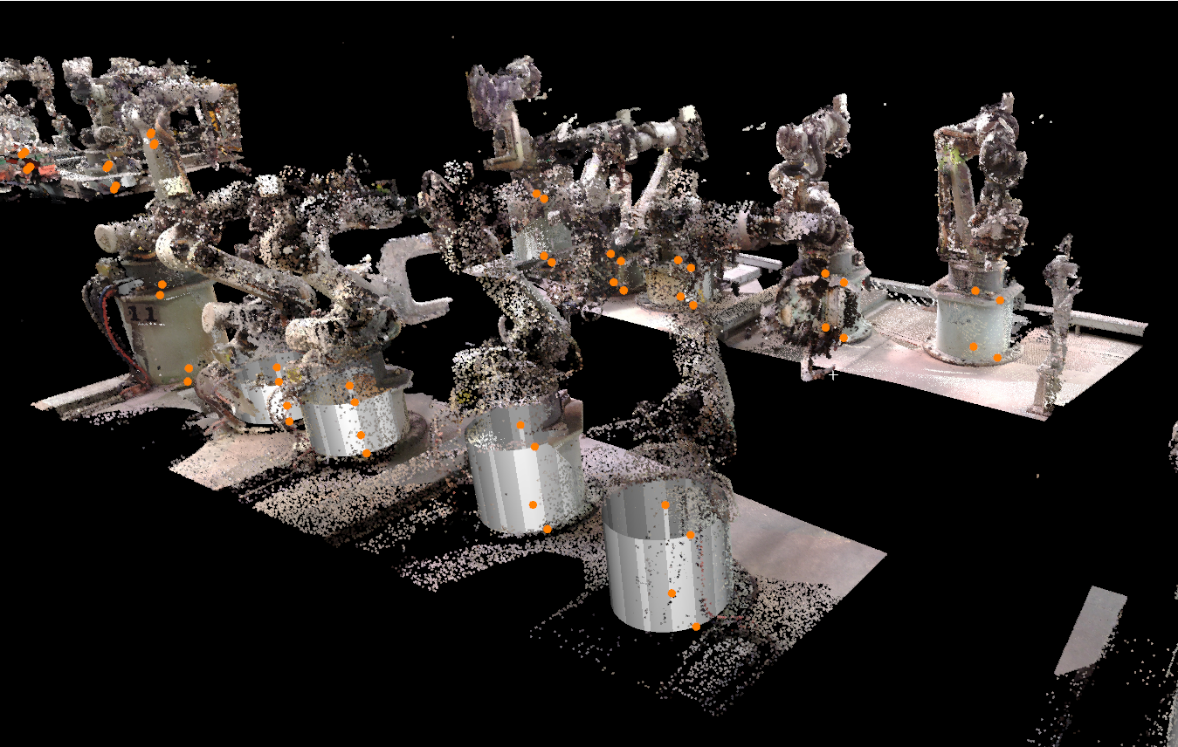

4.提取中軸線  将點雲文件导入cyclone中，進行準确的中軸線和底座模型提取。

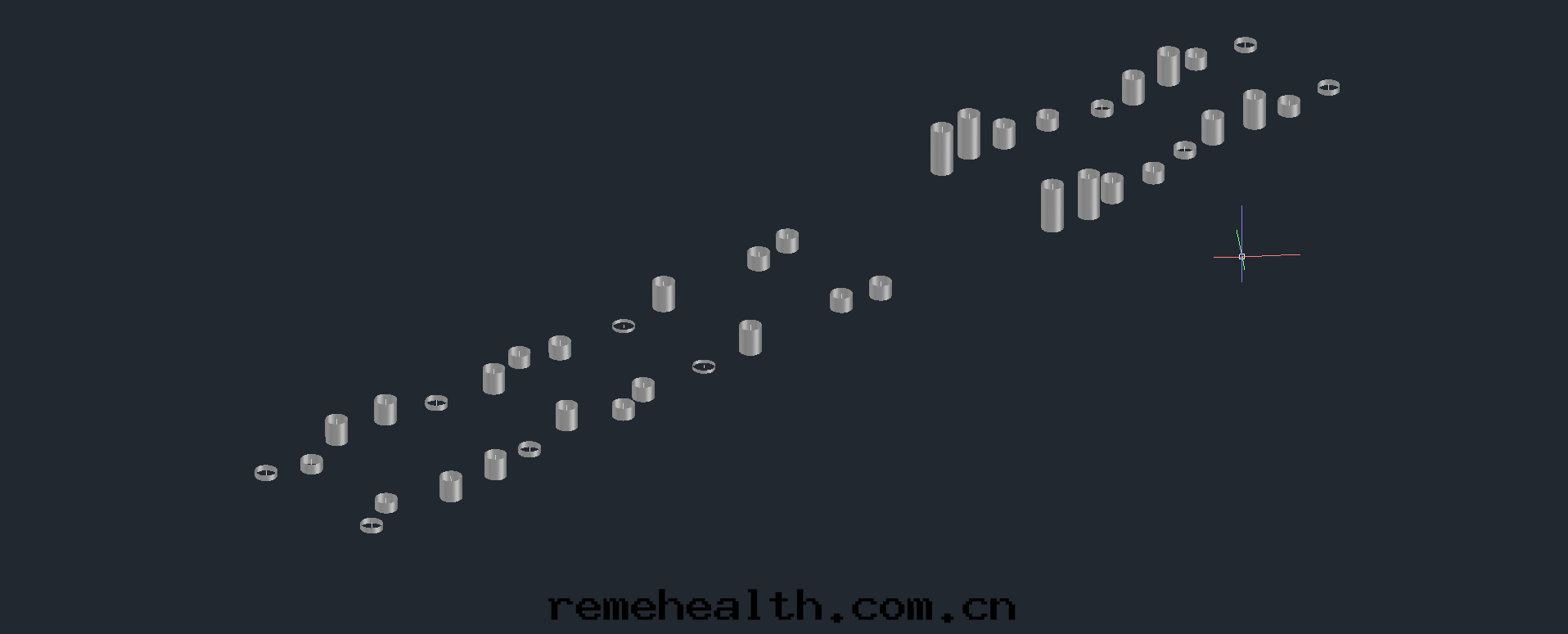

5.提取的中軸線效果

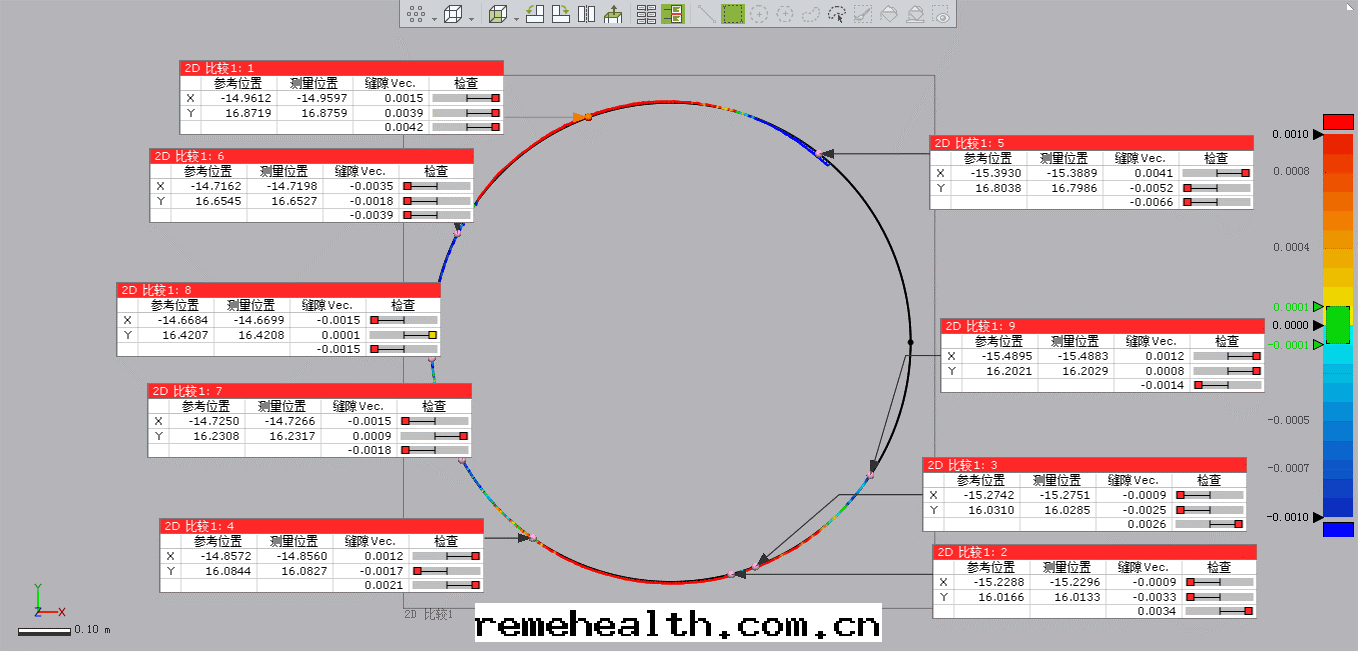

6.对比中軸線和點雲之間的誤差

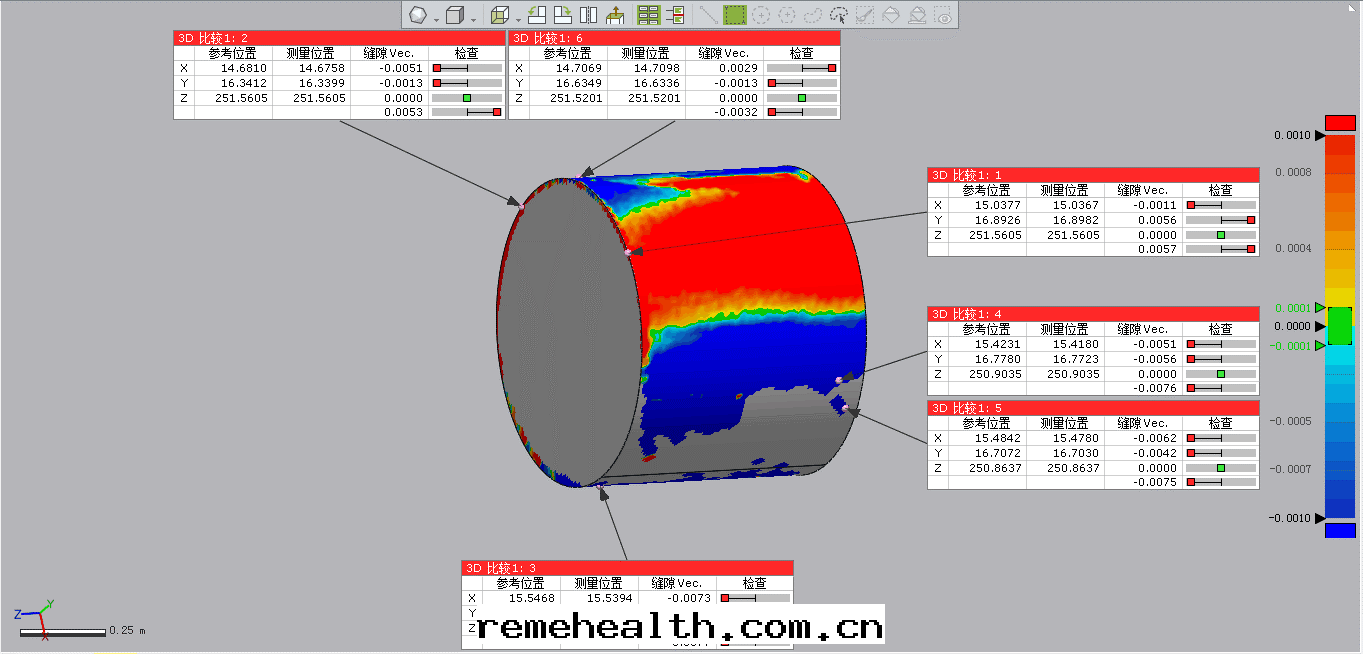

将提取好的模型导入对比软件Control X 中進行中軸線和點雲的对比（2D、3D)

五、總結
    工廠改造新建質量的好壞關鍵取決于对現场數據获取的精準程度,應用三維激光扫描技術,使我们能夠得到完全真實的汽車焊裝車間的三維數據。再應用高效的點雲處理平台以一種全新的設計模式進行工廠的改擴建設計。大大提高了改建效率，並且能夠得到更精确的成果
