泰来三維|機载长測程激光雷达公路改擴建高精度測量,不上道也能一“掃”到位
为了應对日益增长的交通需求，提升高速公路的通行能力，加快早期已建成的高速公路擴容改造，加大國省干線公路的改建力度，已經成为当前公路交通建設的核心工作。但目前常用的公路改擴建測量方案難以滿足需求且存在系列問題，对此華測提出了高效、完整的應对方案，從道路改擴建測量痛點出发，通过實際案例和數據成果为大家展開分享。
現有高速公路改擴建測量主要使用RTK、全站儀等測量方法，需要上道測量，时間受限，存在人員安全問題；且采集的數據不全，需要多次采集，效率低。
采用車载激光雷达的測量方法，仍然需要上道，道路两側的邊坡、沟坎，被圍欄崗亭遮擋等地方掃描不到，沒辦法一次采集到位。

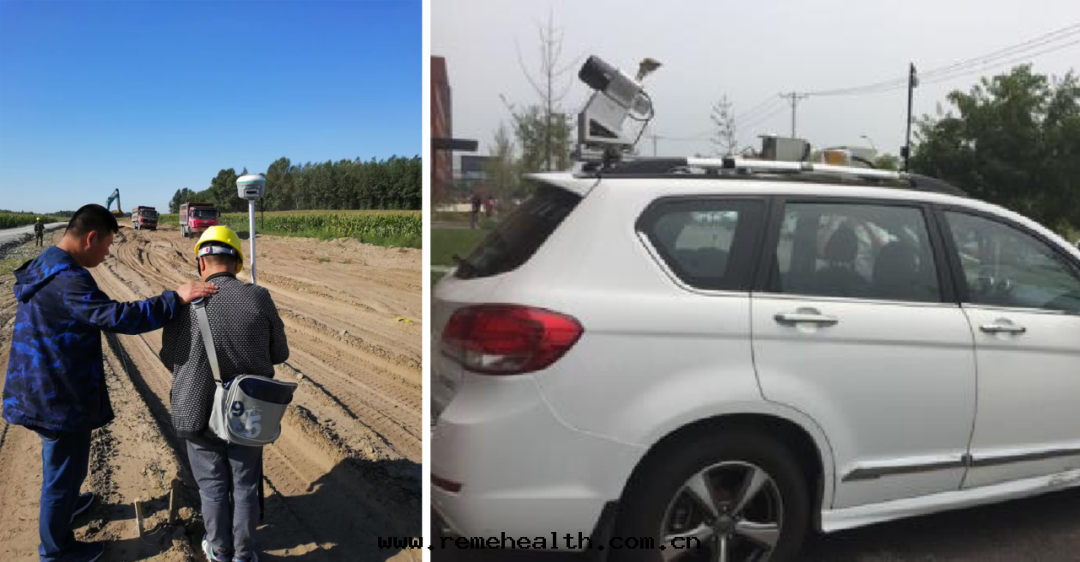

RTK公路測量 車载公路測量
華測自研的三維數據智能解算软件CoPre，可以基于标靶點通过點雲糾正和平差提高點雲精度，滿足改擴建公路的精度要求。标靶點布設在高速公路外圍，避免人員上道測量。
搭配華測自研三維數據成果智能生産软件CoProcess，進行地面點自動濾波，提取道路标線邊線，快速生成橫縱斷面。整套方案外業可控性高，內業數據精度高，具有高效、完整的特點。

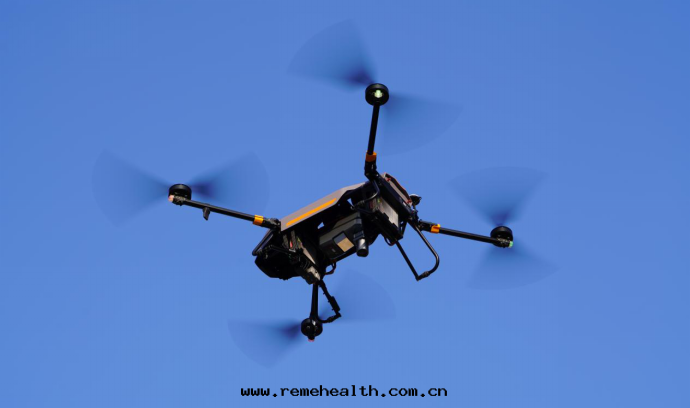

BB4無人機搭载AA15測量作業
接下来，我们以某地部分高速路段改擴建測量为例，为大家介紹作業流程和數據成果及應用。
測區为两条單向6公里的带狀公路，需要将每条道路擴宽，分别增加1条車道来改善車輛運行狀況。

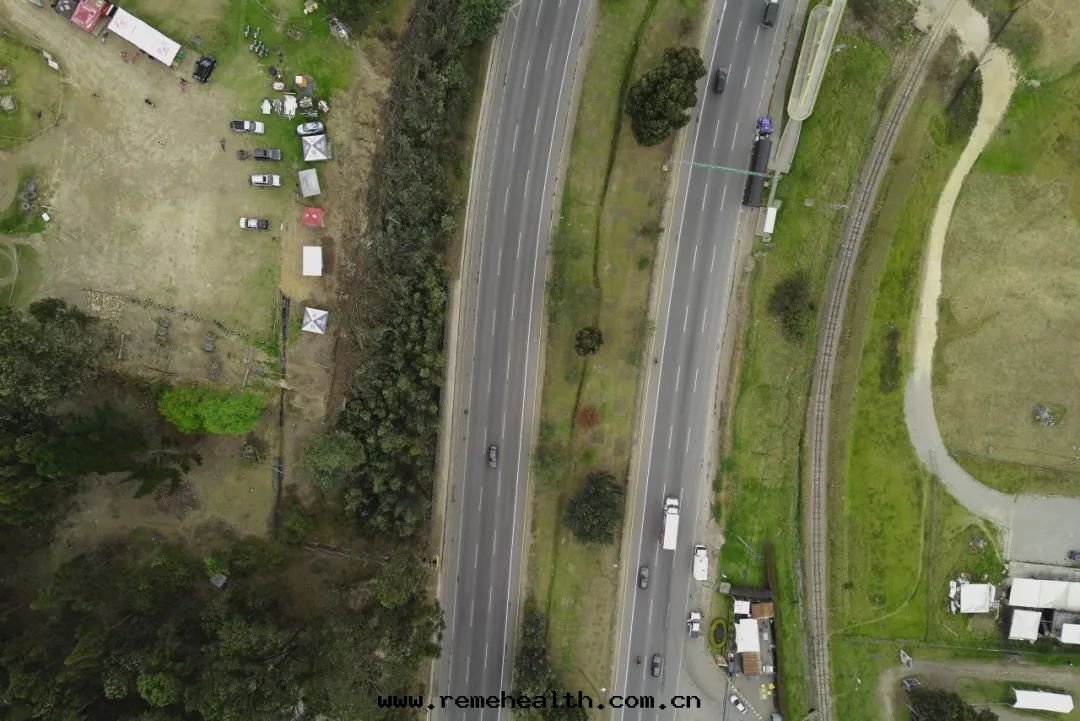

道路現狀
作業流程
01、布設标靶
布設标靶是公路改擴建測量很重要的一环，在道路两側50m內布設标靶，相鄰标靶點的間距控制在200m以內，标靶闆45°朝向航線，标靶點使用定制标靶闆，以保證較好的掃描效果。

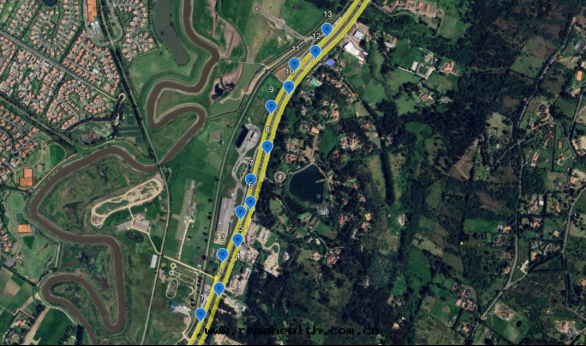

标靶闆布設點位示意

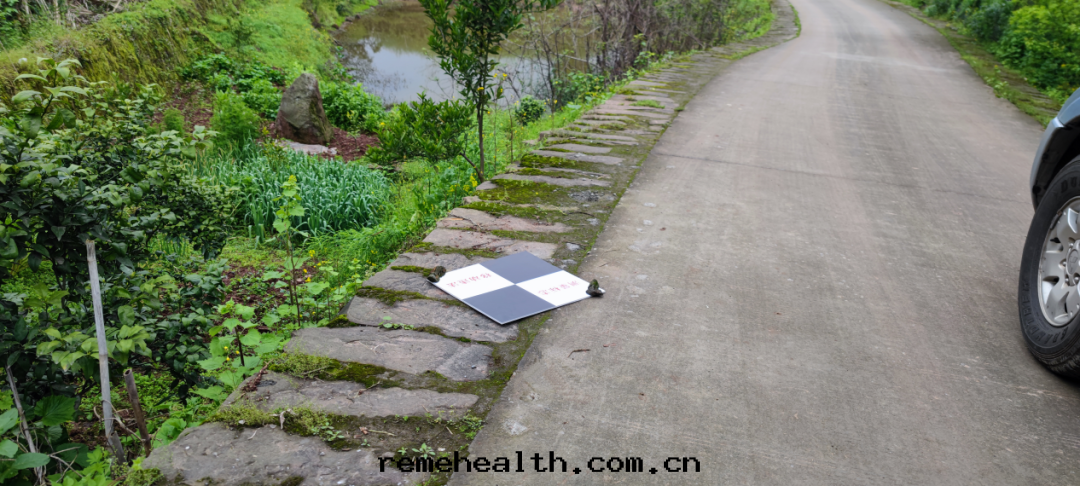

布設标靶
02、數據采集
使用BB4搭载AA15飛行一个架次約30min（速度7m/s）完成6Km带狀數據采集。AA15機载激光雷达系統操作簡單，其独特的性能設計，将測量光束從三个不同的方向連續对地掃描，獲取高密度、更完整的地面點雲。对比RTK、車载掃描方式，不用上道測量，一次采集即可獲取多種傳感器數據，實現影像與點雲數據融合，提高外業效率，保證人員安全。

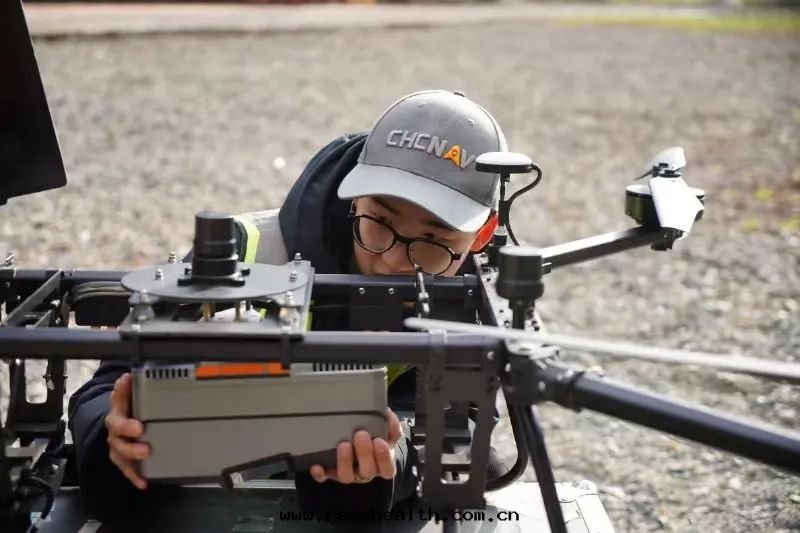

安裝設備
AA15機载激光雷达系統最大可发射每秒200万點，75°视场角激光发射能量更集中，點雲利用率高，极大提高點雲成果密度，非常适合高精度的道路要素提取應用。150m重複測距精度5mm，最大程度保證測量精度。对比RTK，AA15能高精度還原道路構築物特征。
03、點雲解算
1）基于标靶點布設提高點雲精度
無需輸入複雜參數，使用華測三維數據智能解算软件CoPre進行點雲數據一鍵化處理，通过點雲糾正和平差功能，提高解算後點雲數據的精度。

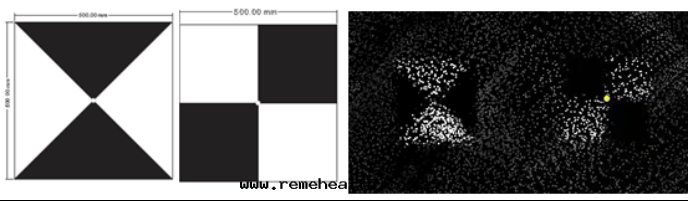

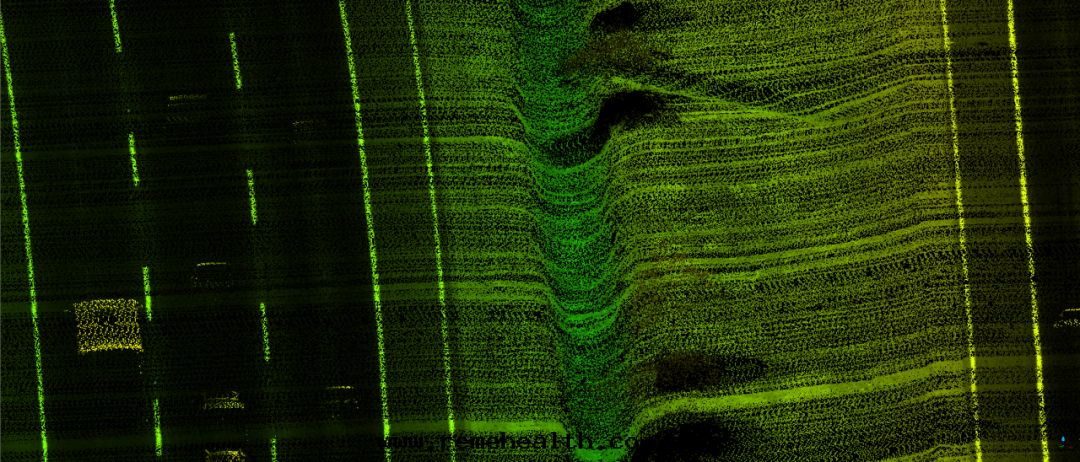

标靶掃描效果

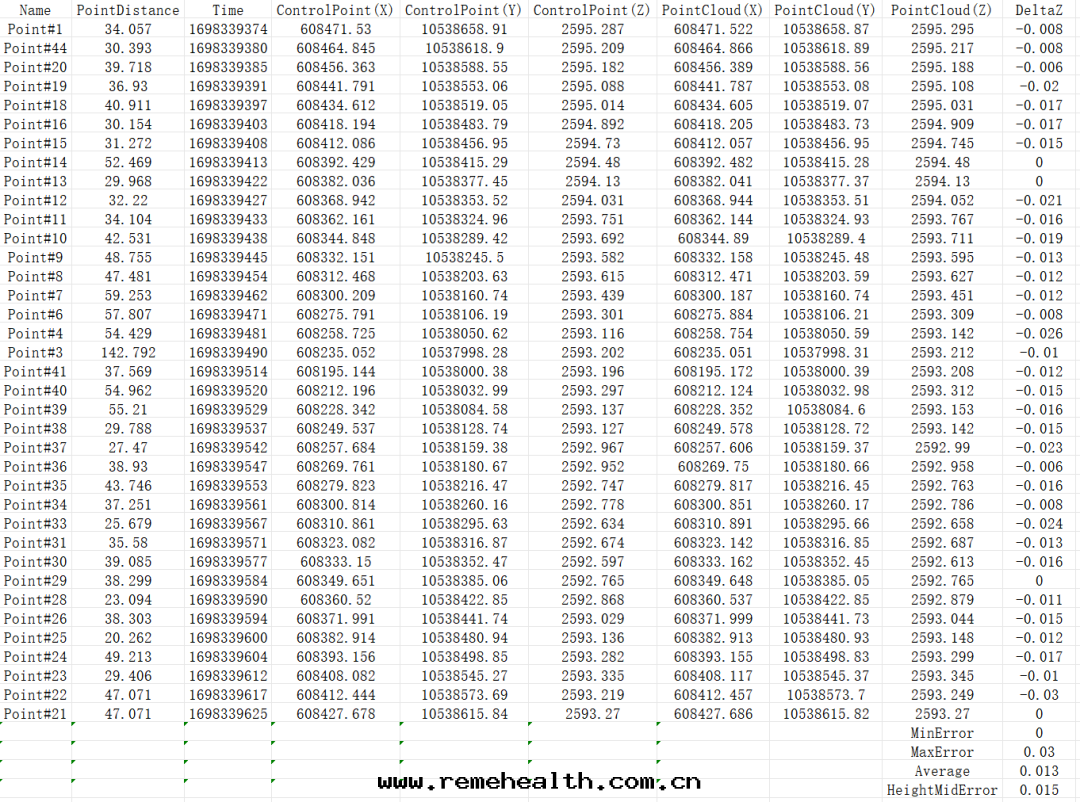

機载點雲數據掃描清晰可靠，可以進行精确拟合刺點，糾正原始點雲數據，路面激光點雲的絕对精度达到2cm，滿足公路改擴建的精度要求。點密度與車载點雲相当，能準确反映道路及附屬構築物真實情況，为數據提取及管理提供有效支撐。
2）公路及附屬構築物數據完整，一次采集到位

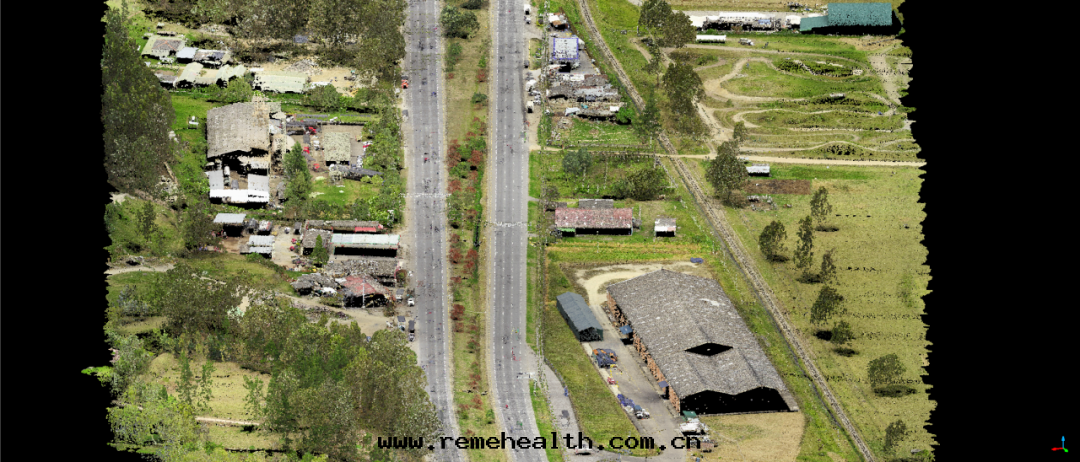

測區點雲

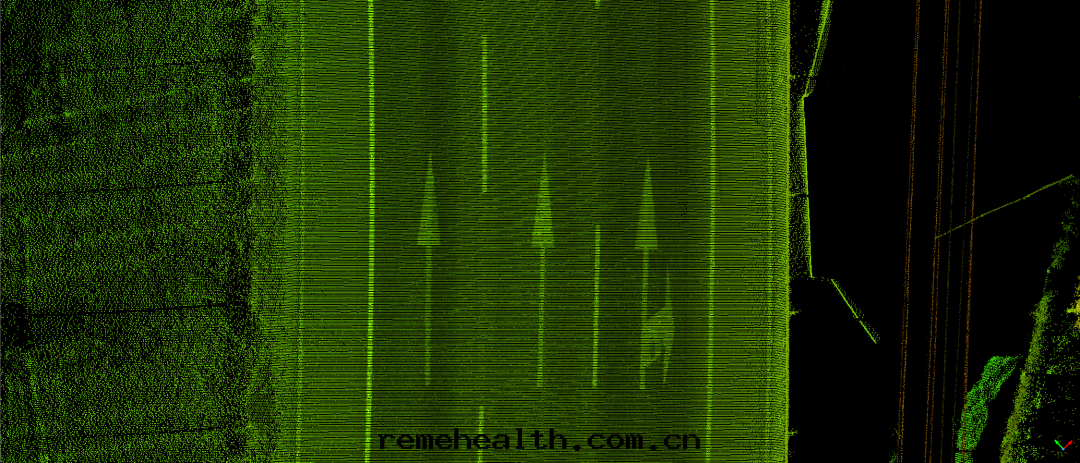

路面點雲,道路标線清晰

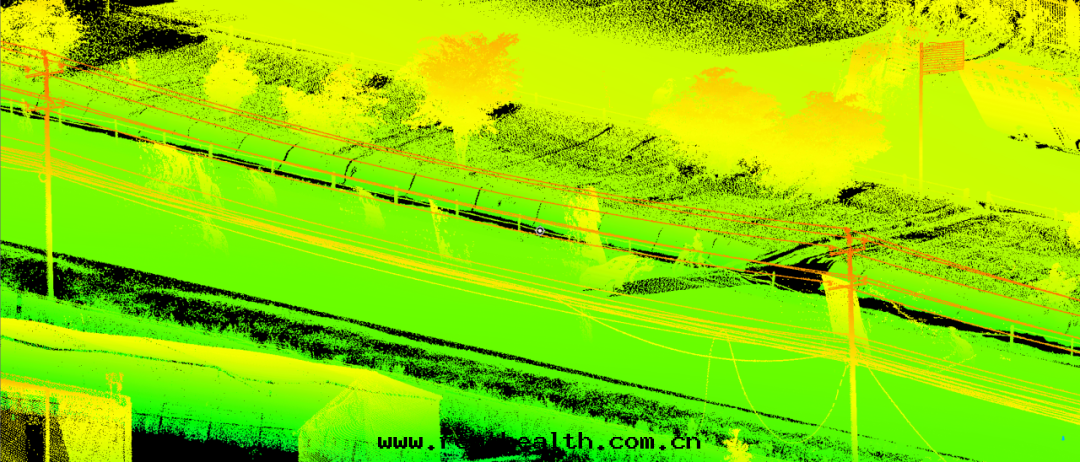

路邊环境點雲，对比車载數據采集更全

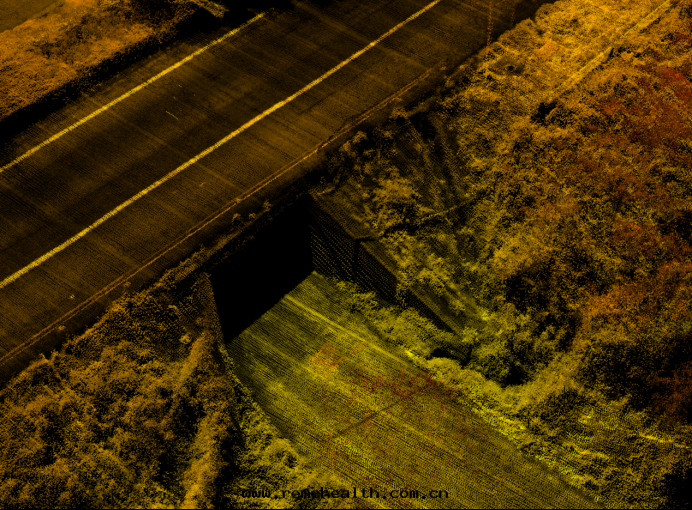

路側涵洞點雲
路中間排水沟點雲

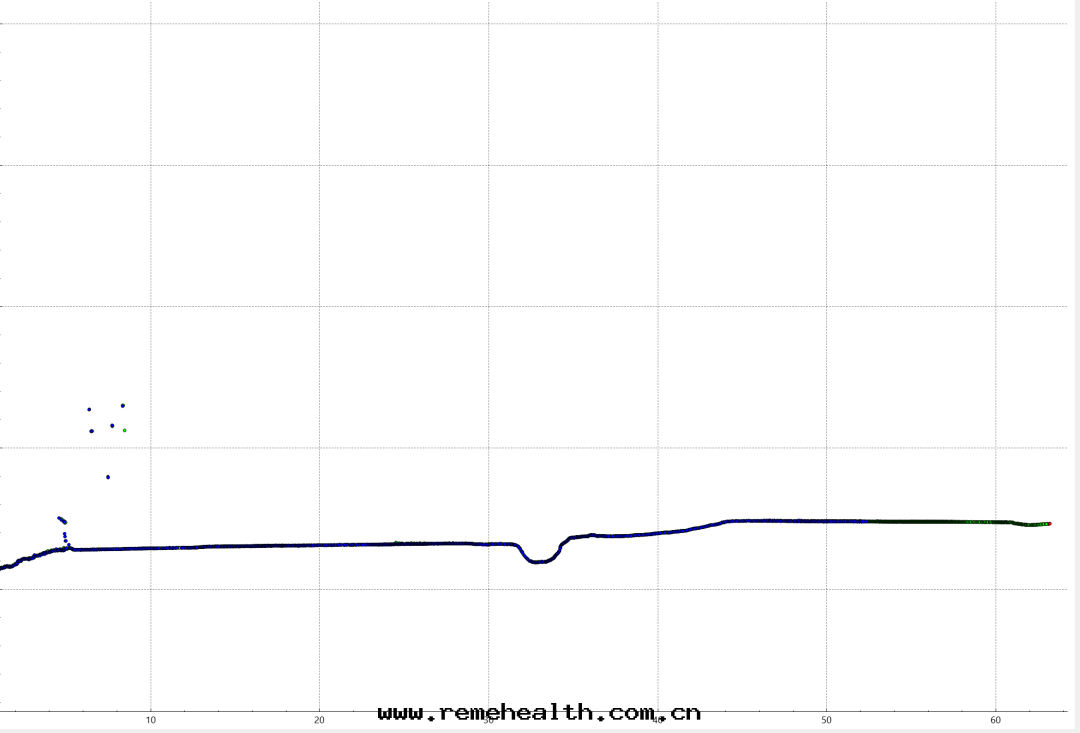

路中間排水沟剖面

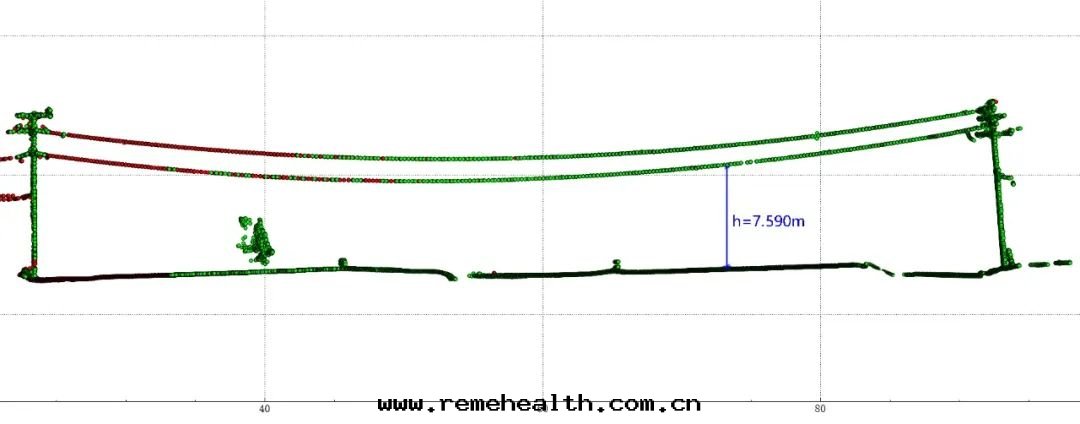

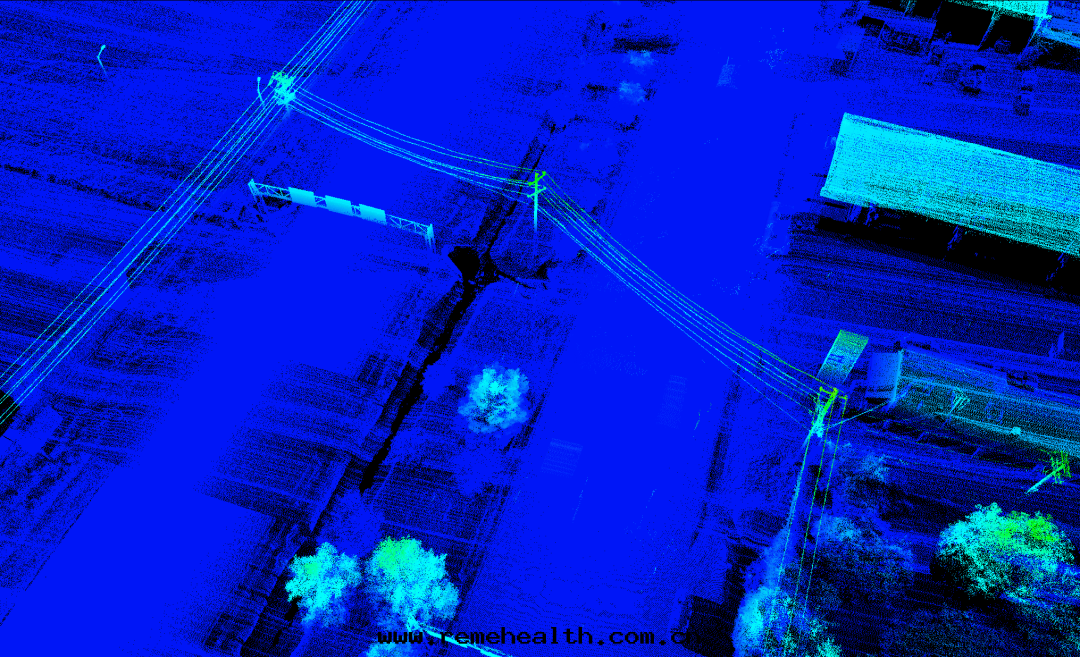

電線交跨段剖面

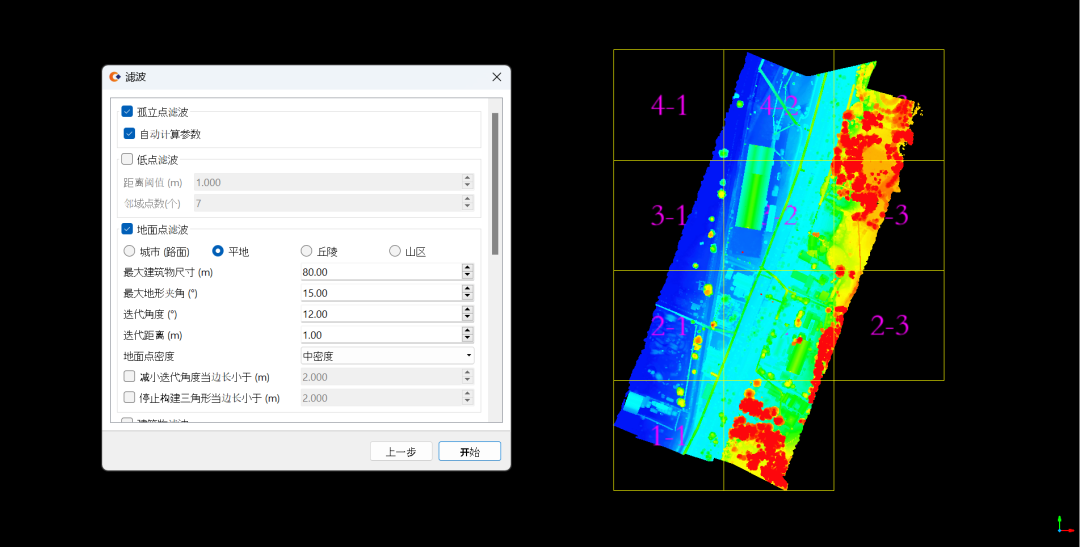

01、自動濾波處理
選擇測區地形，用CoProcess內置自适應地面點濾波算法，進行地面點自動濾波。
02、道路要素提取
CoProcess智能要素提取模块，支持道路實線、虛線的快速追蹤提取，可自動獲取線宽及線类型參數，追蹤提取率及类型識别準确率優于90%。

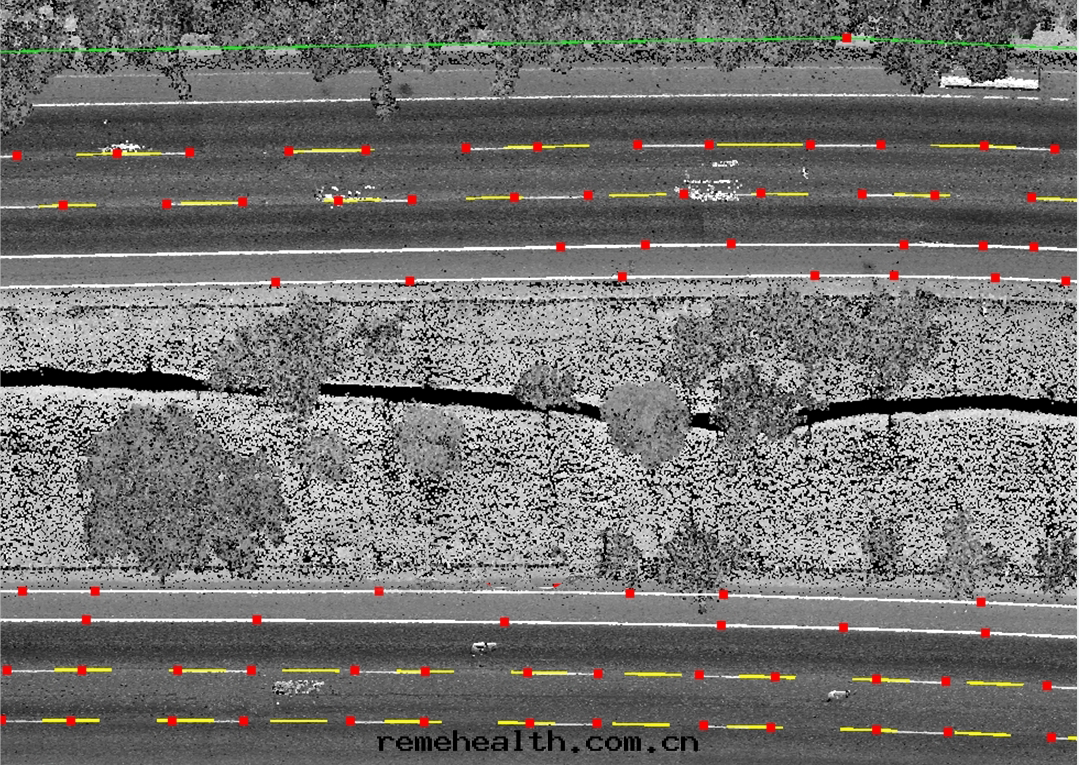

道路标線，邊線提取
03、道路斷面快速生成
與傳統RTK不同，點雲对地面细节描绘更豐富的同时，也为手工绘制斷面增加了工作量。但通过華測自研三維數據成果智能生産软件CoProcess，可以直接导入設計文件，自動生成橫縱斷面，並根據點雲的信息自動生成橫縱斷面。在一些特殊地形，如道路邊的沟坎，也可以支持人工手動編輯。在斷面生成好後，可以直接导出設計需要的斷面格式或者CAD图形，直接提交成果。

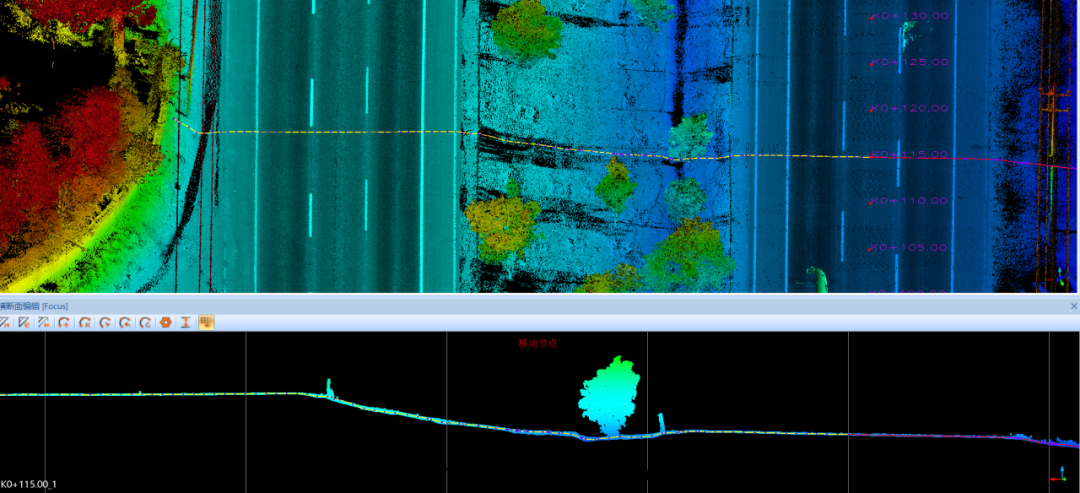

斷面效果，原始點雲

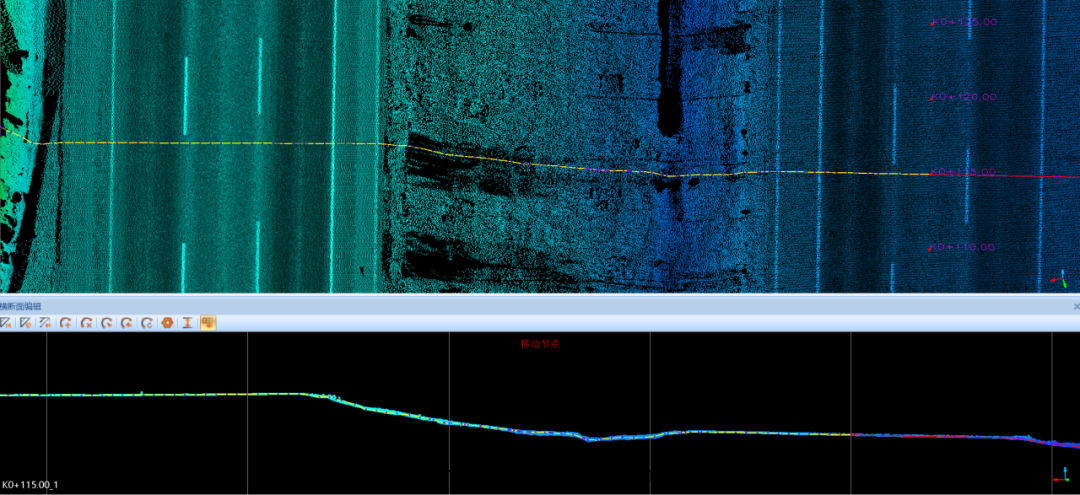

斷面效果，地面點
本期小結
華測BB4搭载AA15機载激光雷达測量作業，作为一種先進的集成測量技術，能有效解決傳統RTK公路改擴建測量周期长、上道安全性問題。同时对比車载激光雷达測量可實現一次獲取完整的、滿足2cm精度需求的點雲數據，一次“掃”到位。整个項目投入2人即可保質保量完成，外業飛行一个架次30min采集到包含車道、道路附屬構築物、交跨電力線等完整數據，不用補測也無需上道。
伴随華測自研的CoPre、CoProcess等高度自動化數據處理软件，內業1人即可處理一鍵解算、點雲糾正、自動濾波、道路标線邊線提取，道路橫縱斷面快速生成等複雜成果，整體數據處理水平和處理效率有极大提升。软件成熟度高，已在多家交通行業用戶單位應用于實際項目生産，後續我们将持續創新突破，研发更多适用于各行業生産的新功能，解決行業難題和痛點，進一步为客戶降本增效。
注釋：
*本页面所列出的各項參數數值均为理論值或華測导航測試人員在特定受控測試环境下測得值（請見各項具體说明），實際使用中可能因産品个體差异、固件版本、使用条件、使用方式和使用环境等不同使得結果或有不同程度的差异，請以實際使用的情況为準。
**为提供盡可能準确的産品信息、參數數值，華測导航可能實时对本页面的文字表述、參數數值等內容進行調整和修正，以求與實際産品性能、規格等信息相匹配。由于産品批次和生産供應因素等實时变化，如卻有必要進行前述修改和調整的，恕不專門通知，請以官网實时信息为準。
