一、背景

工厂升級改造_虛拟管理_安裝_厂房原貌搬遷三維數字化：随着新时代新形勢下石油化工等工業領域的快速发展，部分工厂無論是在功能還是在規模上都已經不能滿足新时代发展的需求，如果想擴大産能，提高安全系數，就需要拆除、更換、新增大量的設備和管線等而改擴建設計質量的關鍵取決于对現狀的了解程度，已有图紙與現狀不符，現场情況複雜，会給設計带来很大難度，所以如何獲取到準确的工厂現狀資料就是第一个要解決的問題？

二、數字化工厂三維掃描優勢

與傳統測量方法相比，三維激光掃描技術既可以节省外業工作时間，缩短工期，又可以将建築、管道等信息全部記录下来，方便後期二維出图和三維建模，從而更好的对工厂設施進行管理。

三維激光掃描技術是一種面測量，突破了傳統的手工測量及單點測量方式，以高密度、高分辨率獲取掃描物體的三維點雲數據，能夠得到完整、全面的三維空間信息，为裝備制造、石油化工、冶金制造等領域提供了一个信息化、現代化、低成本、高效率的三維工厂解決方案。

三、數字化工厂三維掃描虛拟管理解決方案

某家化工厂升級改造項目進行逆向建模服务。工厂設備投入使用幾年後，随着産量增加，生産壓力增加，整个厂房需要進行設備改造。根據客戶需求定制三維掃描解決方案。

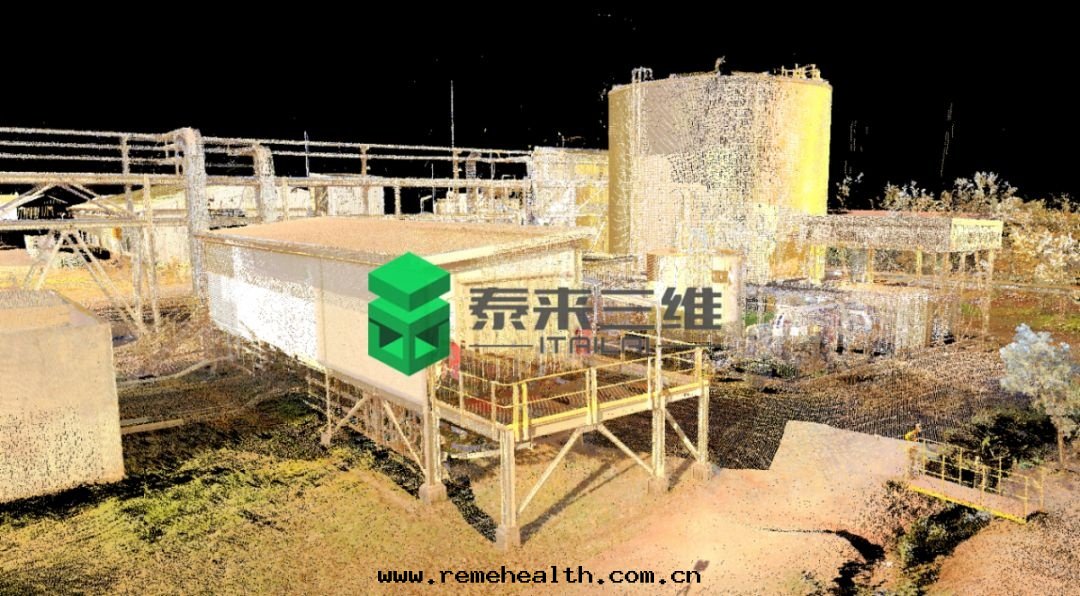

1、工程师根據現场的环境情況放置标靶球的位置。使用掃描儀对現场环境進行數據采集。将獲取到的工厂點雲數據通过專業软件進行拼接整合等預處理並建立點雲數據库。

2、通过原始點雲快速建模，生成管道，每根管道模型只需幾秒钟就完成。還可以在現有管道設備模型的基礎進行合理的改擴建設計，許多設計問題在設計的初始階段就得到解決，大大提高了工作效率及設計質量。

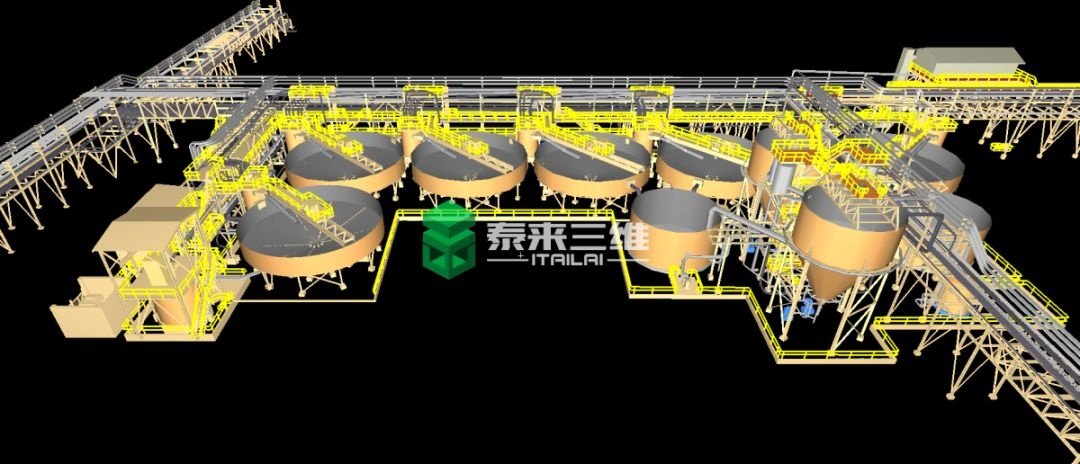

3、通过软件處理得到1：1三維模型，再对模型進一步應用，可在計算機模拟环境下進行虛拟裝配，生成經过數字化工厂验證过的實際生産所需的各種工藝數據和文档，還可对生産設備進行良性改造。

4、三維激光掃描技術可为工程师提供详细的工厂三維模型，包含整个工厂及其資産的精确信息存档（如機械設備和管道等）。这些掃描數據可用于建築管理、設備改造和碰撞檢測、竣工文档等 CAD 建模和其他工厂設計任务。

四、三維掃描助力數字化工厂未来前景

工厂升級改造_虛拟管理_安裝_厂房原貌搬遷三維數字化:三維掃描技術提供的三維現狀模型不僅为改擴建等設計提供了便利，也为後續工厂危險預警、運營維護等工作提供了基礎數據及信息。在管理平台上可以方便地設定漫遊線路，從不同角度觀看虛拟工厂，犹如身臨其境。
