泰来三維 | 機械領域逆向工程三維掃描解決方案
在機械領域中，逆向工程應用主要集中在實物逆向，即在沒有産品零件图紙或者图紙不完整以及沒有CAD模型的情況下，
按照現有零件的實物，利用3D測量系統獲取數字化信息，再通过逆向工程技術重新構造實物CAD模型的过程。

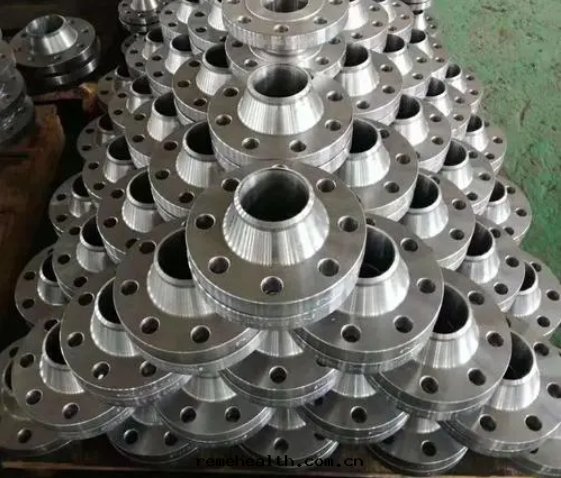

▍图片来源网絡，如侵聯删
逆向工程施工工藝流程

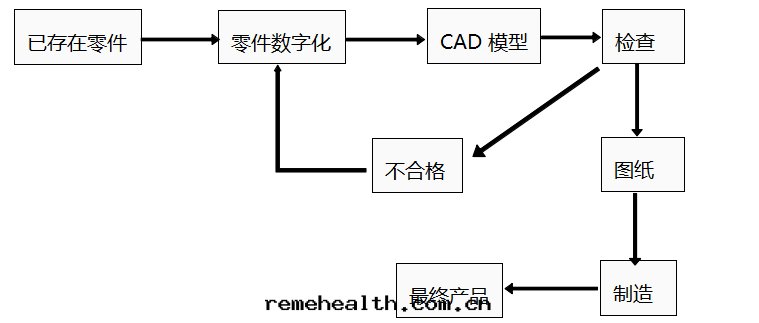

▍逆向工程流程图
使用Artec LEO手持三維激光掃描儀对零件進行掃描，生成mesh模型；

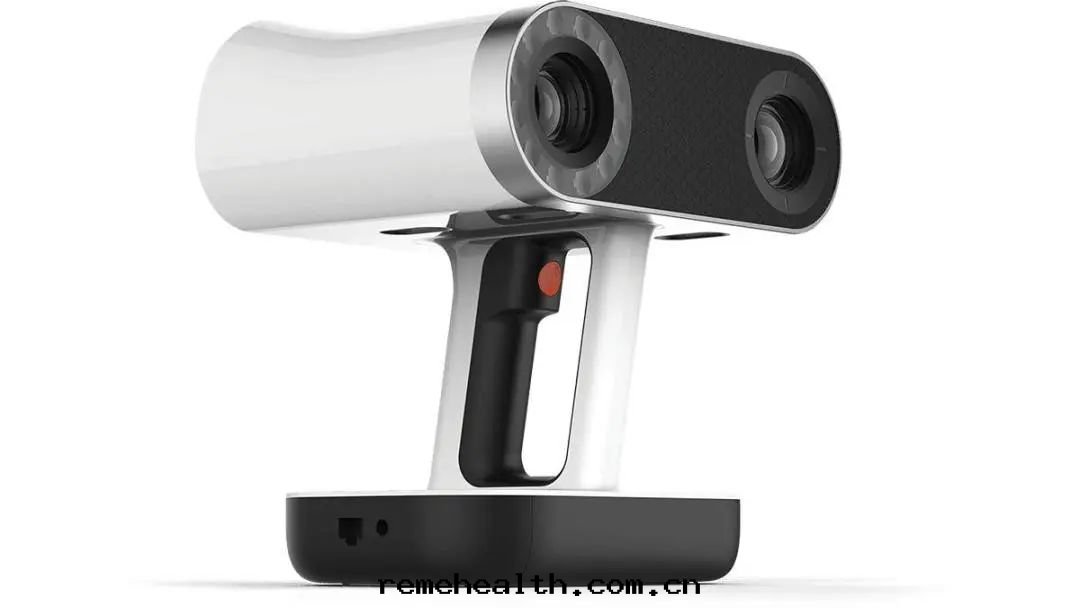

▍Artec LEO手持三維激光掃描儀
▍Geomagic Design X
再使用geomagic Design X对mesh模型進行特征提取，最終生成CAD模型。

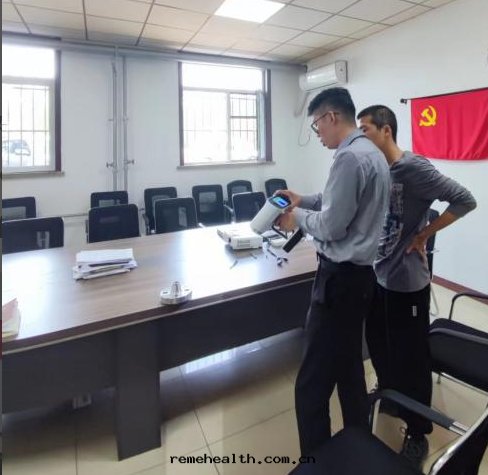

▍零件三維掃描現场
通过三維掃描獲得三維點雲，将點雲封裝成mesh三維模型；

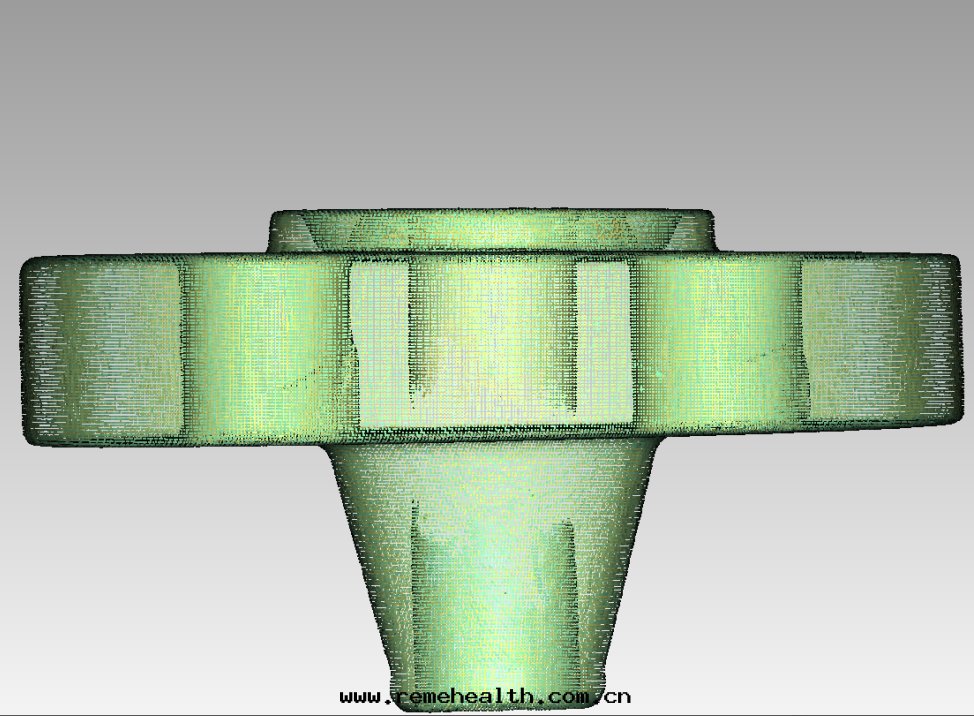

▍三維點雲

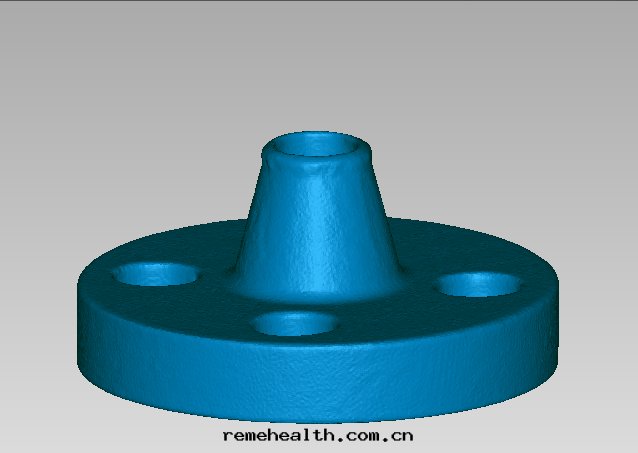

▍mesh三維模型
使用DX基于掃描數據提取轮廓特征；

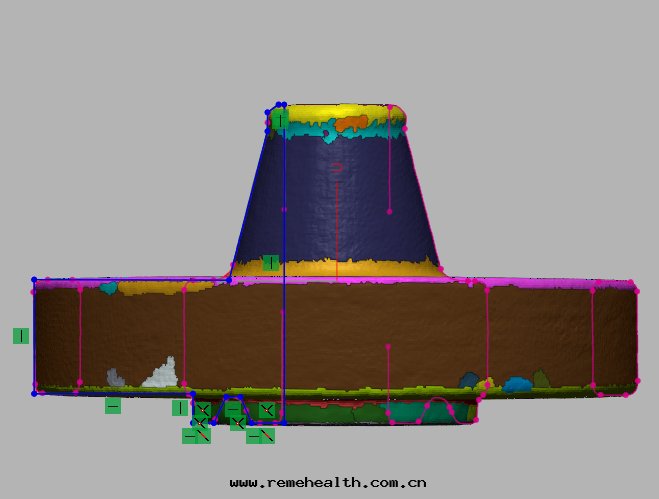

▍逆向模型
将轮廓特征生成CAD三維模型；

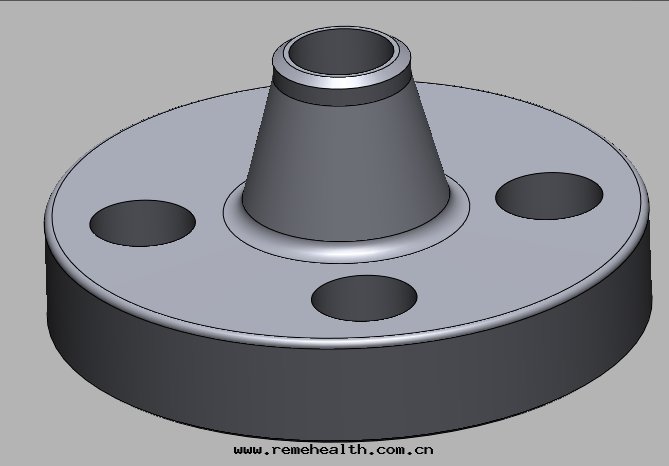

▍CAD三維模型
最後将CAD模型與掃描數據進行誤差分析。

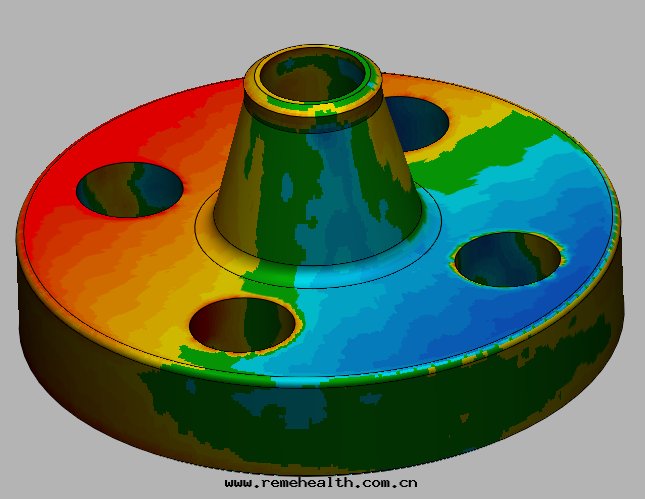

▍數據誤差分析
逆向工程技術已成为實現新産品快速開发的重要手段。較傳統的正向設計優勢：通过逆向工程所獲得的CAD模型，經过CAM或RP系統可以複制一个外型尺寸相同的零件實物。
