对于一些致力于为汽車産品售後市场和定制汽車設計構建解決方案的專業汽車設計工作室和定制汽車店，很多零件都需要從头開始構建，無論是再也無法購買到的零件，還是客戶想要重塑的整个过程。

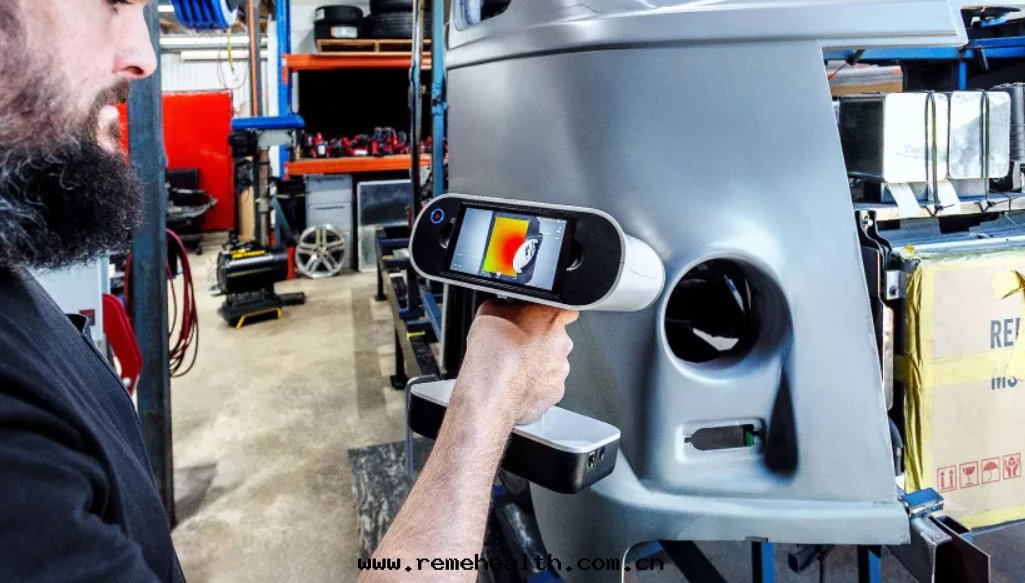

▍用Artec Leo輕松測量任何零件 (图片来自streetmachine.com.au)

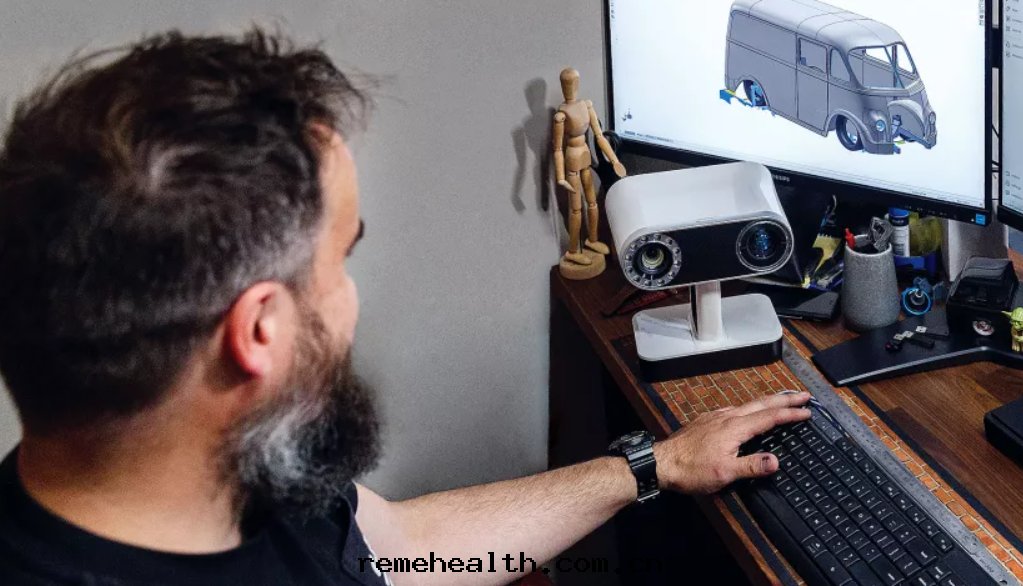

▍利用Leo的數據作为CAD建模的參考(图片来自streetmachine.com.au)

逆向工作流程花費大量时間，幾乎沒有什么成果。有时需要一整天的时間来測量底盤，甚至不得不来回返工。在不影响質量和精度的情況下，顯著加快和簡化從头開始制造已停産的汽車零部件过程是汽車設計業所面臨的一大問題。

汽車售後市场和定制汽車設計構建解決方案

使用Artec Leo的掃描數據作为參考，從旧的物理零部件到全新CAD模型，準備制造或原型制作所需的时間從幾天缩短到幾个小时。

▍Artec Leo內置的觸控屏能夠實时預覽掃描結果(图片来自streetmachine.com.au)

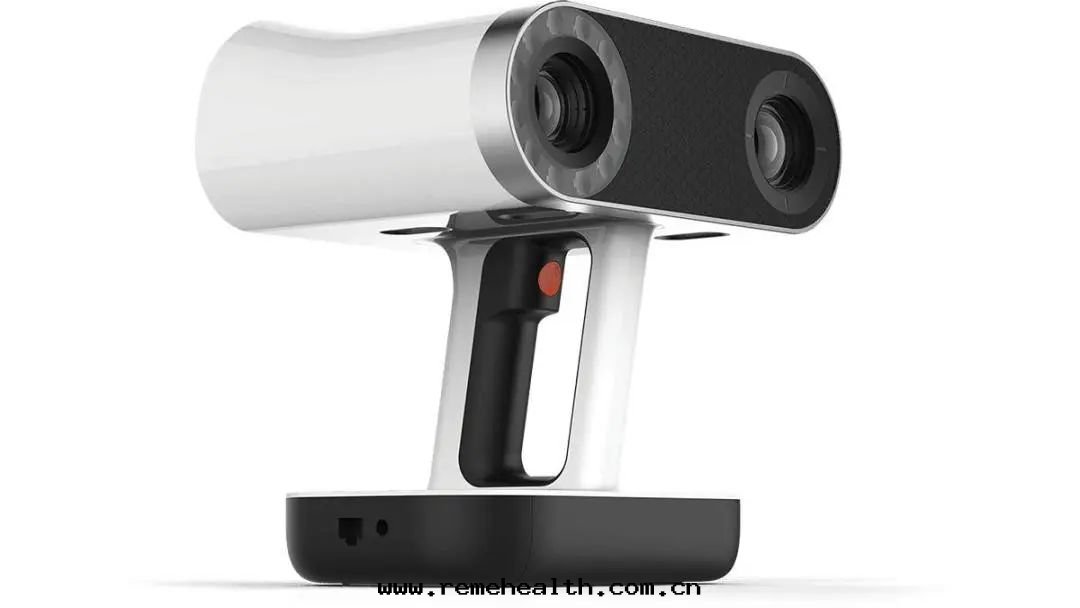

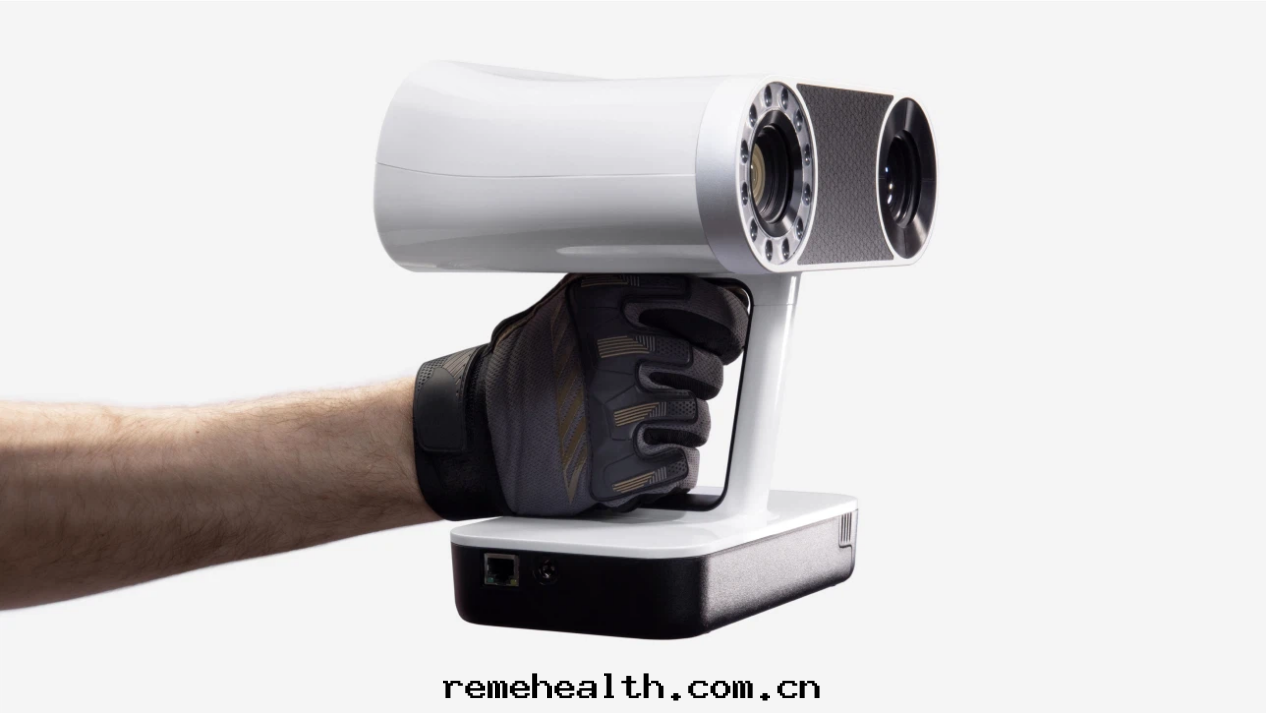

一、Artec Leo無線手持式三維掃描儀

Artec Leo是一款功能強大的3D描儀，無需PC或笔記本電腦。配備廣角鏡头能夠輕松捕獲中大型工業零件和对整車進行3D掃描，保證了精度和出色的分辨率。

Artec Leo三維掃描儀配有自動機载處理、無線連接、內置觸摸屏和電池，無論用戶身在何處：定制汽車店、工厂車間還是沒有電力的偏遠位置，都能提供完整的自主性和自由移動。将掃描數據用在汽車零件的CAD建模、設計和原型制作上。

無論位置或零件的複雜程度如何，Artec Leo都能夠輕松捕獲數據，被傳輸到Artec Studio處理。並加载到SOLIDWORKS中用于創建實體CAD模型。

二、1957年的International Metro Van廂型車

1957年的International Metro Van廂型車，这輛廂型車的車主不僅想按原樣翻新車輛，還希望将其複古外觀與跑車的動力相結合，配備增壓6.2升HEMI Hellcat V8发動機。除了发動機，他還想調整設計，讓廂型車看起来不那么“臃腫”，並保留所有原厂的電子裝置。

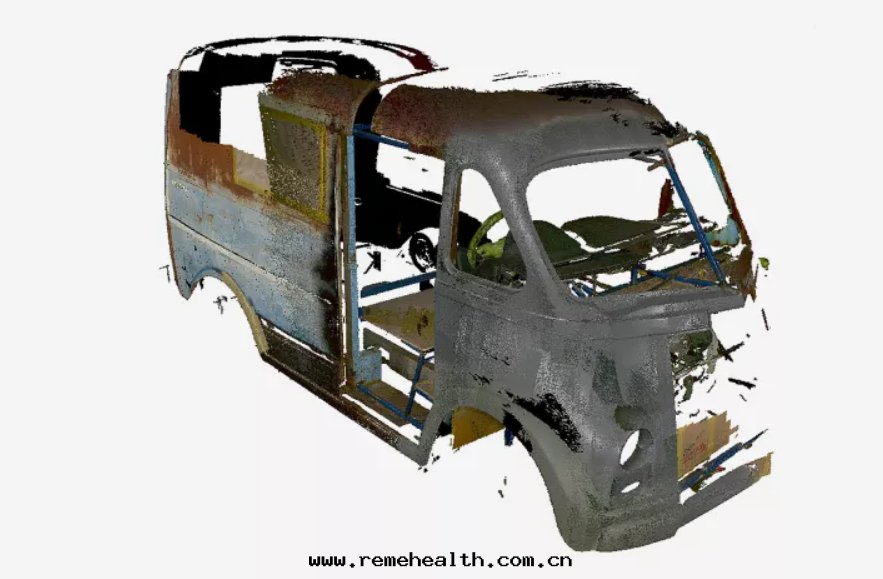

▍修複前的1957年Metro Van原始車身（图片来源：Chad Forward）

在收集了車主的設計和工程要求並制作了一些初步草图後提出計劃：由于原車身太旧並且生鏽無法修複，因此從头開始制造整車会更快，以旧零件和改造零件的掃描作为CAD中新零件進行建模的基礎。

第一階段 ：雕刻車身

切割並雕刻車身，将現有車身或其中一个部件改造成所需的形狀，然後对这个部分進行3D掃描，並将數據作为整个車身在CAD中進行建模的起點。

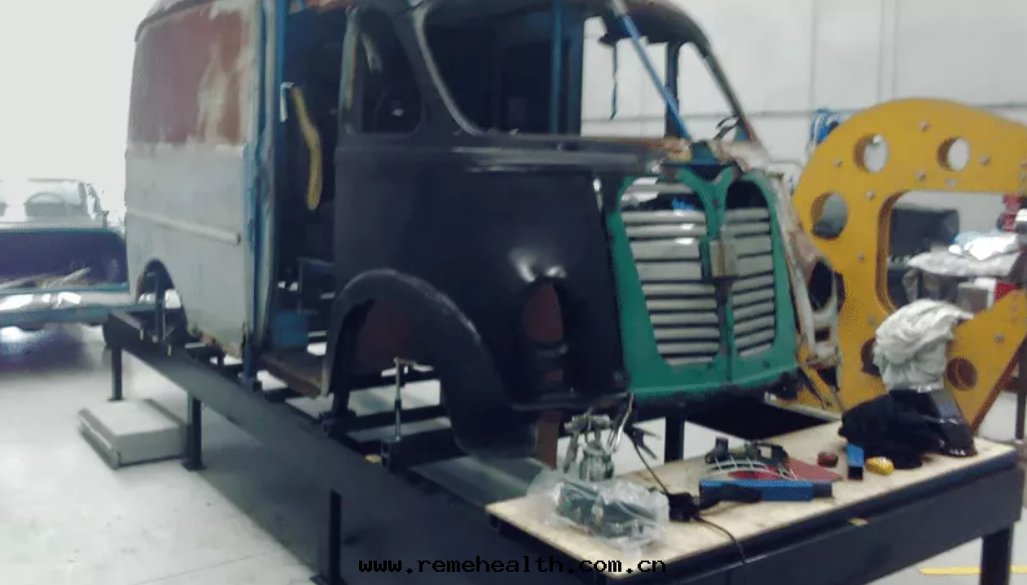

▍将車身部位改造成所需的形狀並3D掃描該部位,用于CAD中对整个車身進行建模(图片来自streetmachine.com.au)

为了做到这一點，用角磨機切割了原車身，在稍微不同的位置重新進行了焊接，然後使用大量的車身填充物和底漆来制造了一个滿意的啞光表面。

第二階段：構建底盤

将Dodge Hellcat所有動力傳動系統組件——发動機、所有布線、前後悬架——安裝在底盤周圍建造的基礎平台上，同时掃描它们确認哪些新的底盤部件需要在CAD中建模。

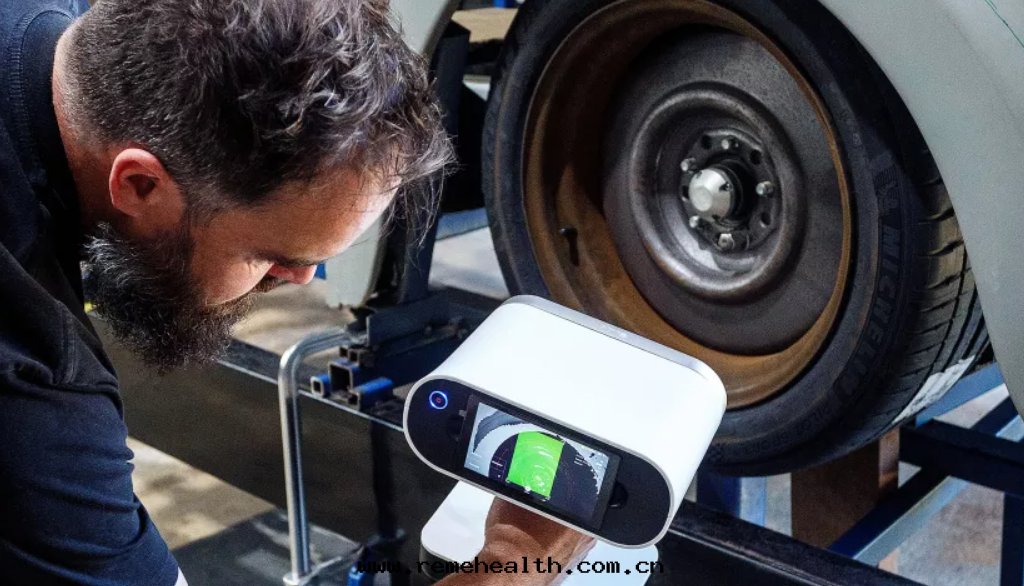

▍使用Artec Leo掃描廂型車(图片来自streetmachine.com.au)

第三階段：3D掃描

使用Artec Leo对車輛左前角以及底盤和其他內部組件進行掃描。然後将所有數據上傳到Artec Studio進行處理並創建.STL文件。

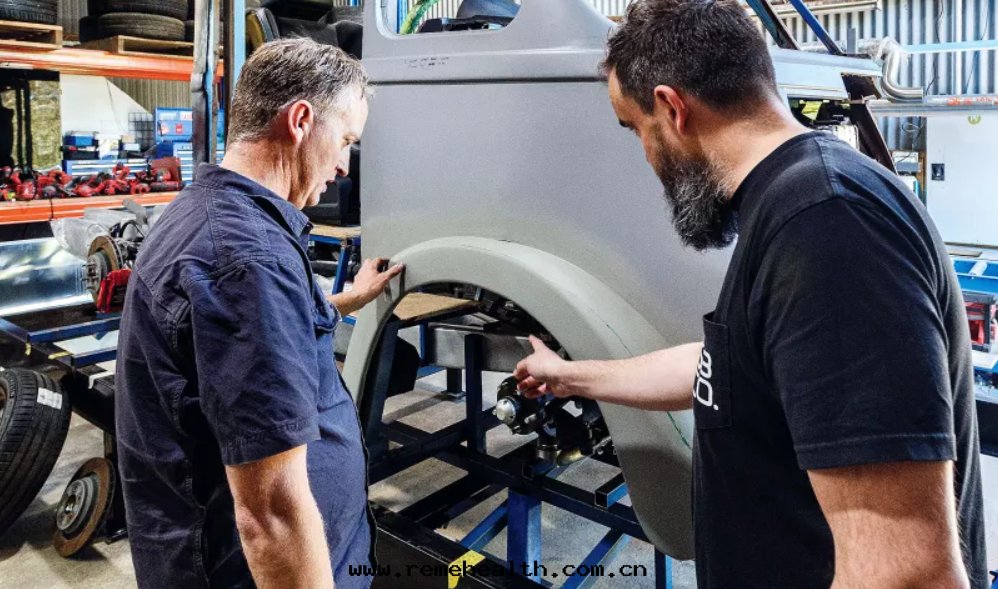

▍使用Artec Leo 3D掃描改造後的車身

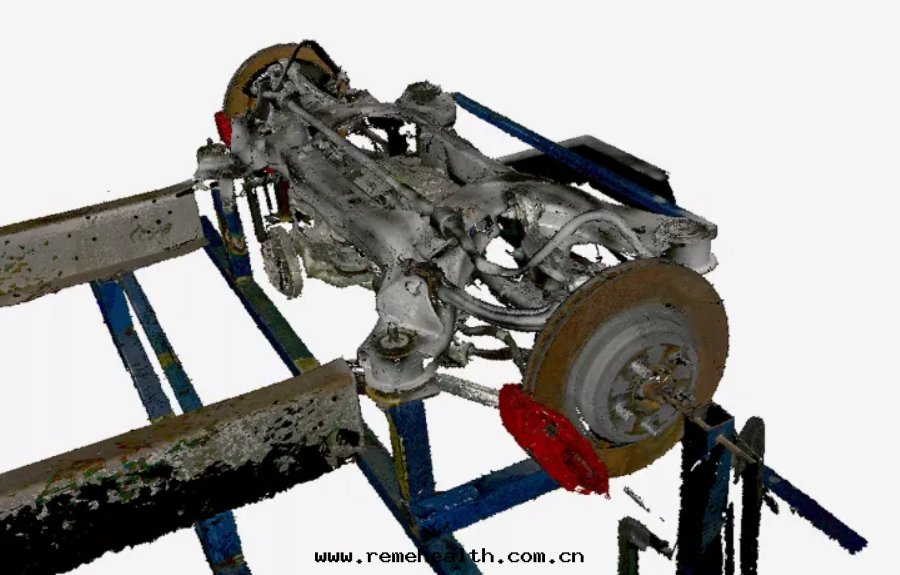

▍後悬架的3D掃描

第四階段：为車身建模

将来自Artec Studio的掃描數據导入一款用于汽車外饰的CAD工業設計软件，並以此數據作为藍图来绘制未来車身表面的草图。

▍根據掃描數據绘制的草图来創建車身表面(图片来自streetmachine.com.au)

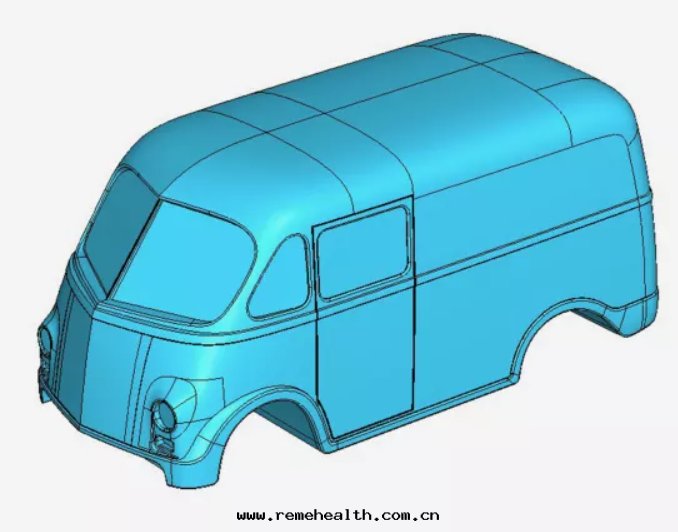

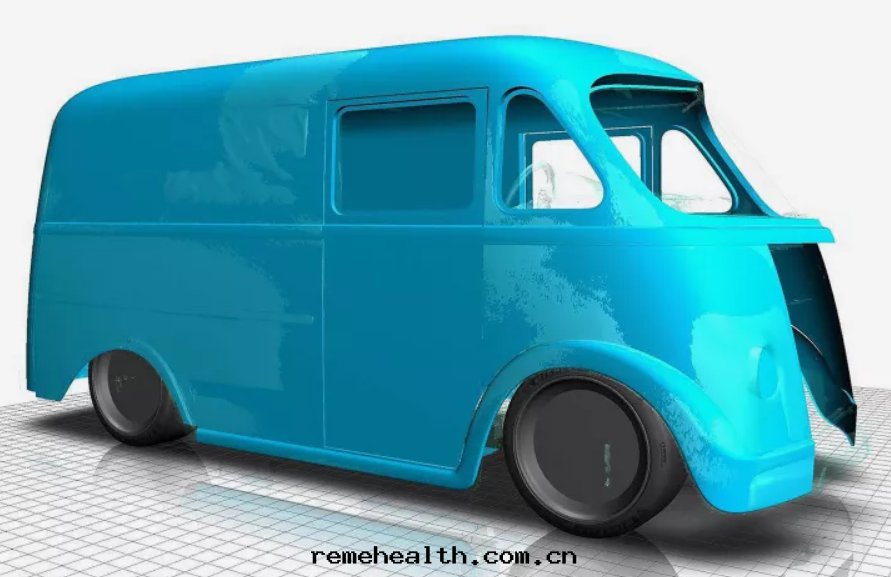

▍設計软件中的3D掃描（淺藍色）和CAD 數據（藍色）

第五階段：为底盤建模

使用SOLIDWORKS，对底盤和所有其他工程部件建模。将使用Leo捕獲的掃描數據上傳到SW，对新零件進行建模。得到精确的內部組件3D副本。

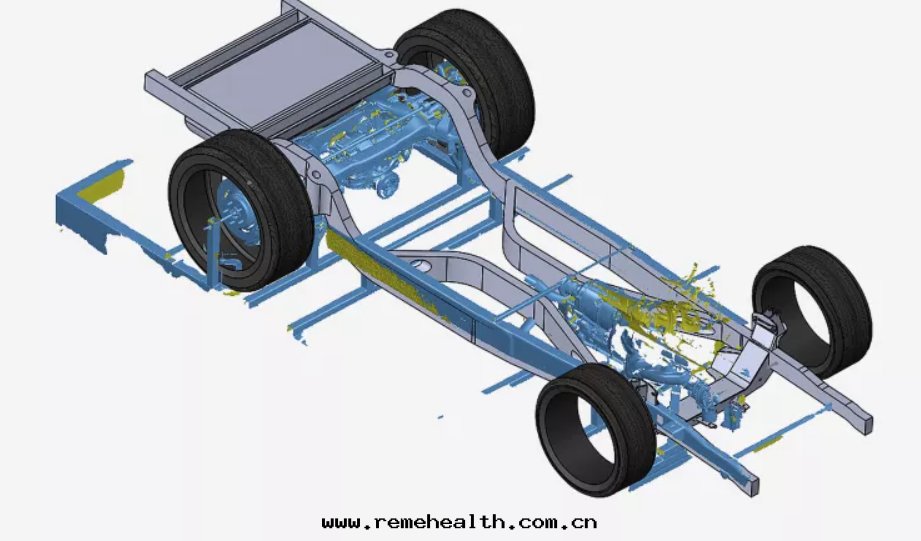

▍用建模的底盤掃描作为在SOLIDWORKS中創建CAD模型的基礎

第六階段：激光切割和焊接新組件

在經过SOLIDWORKS處理後，将所有CAD組件傳送到激光切割機，然後焊接到底盤上。

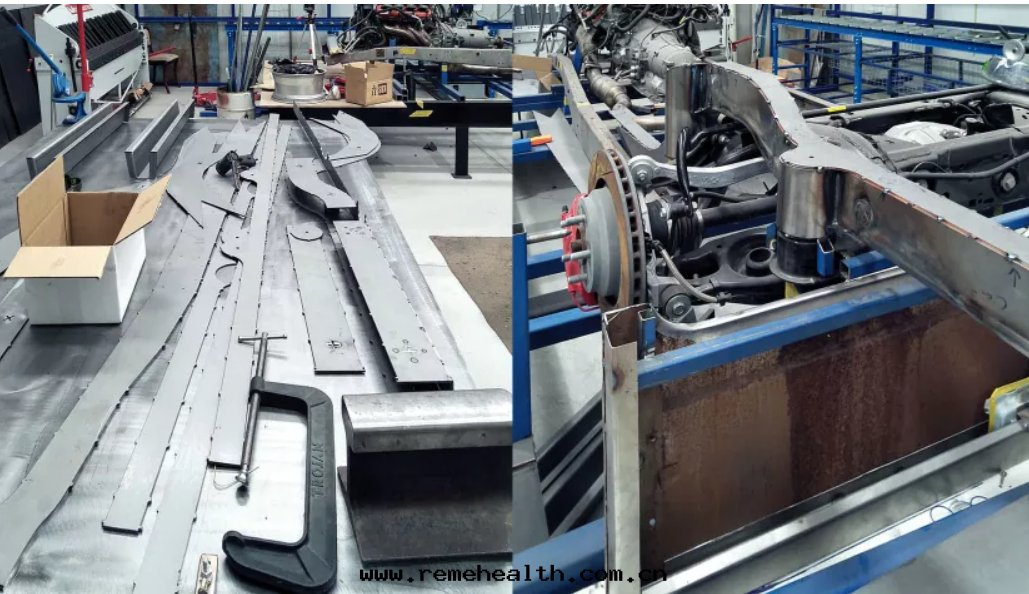

▍焊接到底盤之前，激光切割待組裝的平面部件(图片来自streetmachine.com.au)

焊接完所有底盤部件後，完整的內部結構被送到汽車電工那里，将底盤與Hellcat的原始部件組裝在一起。同时，準備根據掃描數據的建模切割出車身表面（第4階段中），来進行汽車車身沖壓，然後用于制造面闆和測試配件。

▍将用于制作車身沖壓的新車身外觀的最終設計

总結

掃描複原雖然过程漫长，但在Artec Leo3D掃描儀的數據支持下從头開始建造遠比将旧車按原樣修複需要更短时間。利用3D數據進行逆向工程制作部件3D掃描,創建汽車部件的精确數字副本，再也不用手工測量，徹底改变了工作方式，提高了收集數據的準确性以及整體生産。
