三維激光掃描技術 三維激光掃描服务在逆向設計領域的應用有哪些？逆向設計过程是指設計师对産品實物樣件表面進行數字化處理(數據采集、數據處理)，並利用可實現逆向三維造型設計的软件来重新構造實物的三維CAD模型（曲面模型重構），並進一步用CAD/CAE/CAM系統實現分析、再設計、數控編程、數控加工的过程。

所以说逆向工程並不是簡單的3D掃描以及複制的过程，逆向工程的目的是利用實物獲取點雲，並基于點雲進行優化設計以及創新設計。当然逆向設計並不神秘，他與我们的生活息息相關，日常生活中的自行車的一次次升級改造，汽車流線的愈加标準等一些工業更新都離不開逆向設計。

那三維激光掃描技術对于逆向設計又有什么應用呢？三維掃描儀可以應用在什么方面？又可以應用在什么領域呢？又在每个領域起到了什么作用？

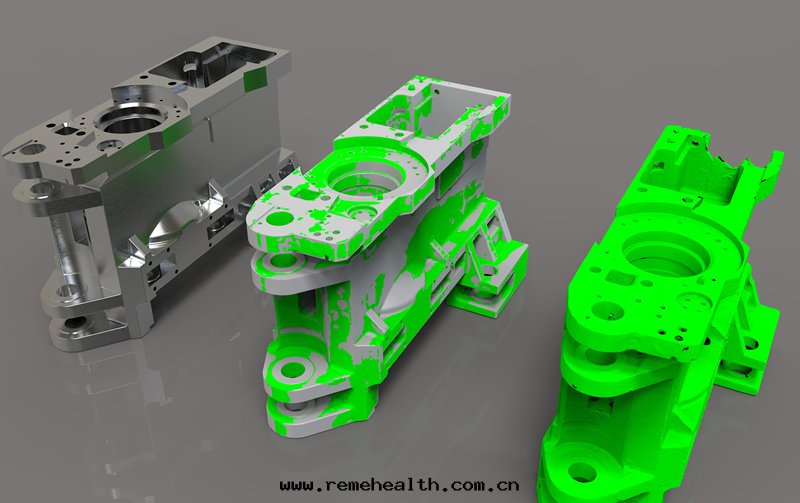

逆向設計是從原型到三維設計的一種強有力的方法，是原型開发中一个非常有價值的工序。三維掃描儀應用在在新産品開发和産品改型設計、産品仿制、質量分析檢測等領域，它的作用是：

1、缩短産品的設計、開发周期，加快産品的更新換代速度；

2、降低企業開发新産品的成本與風險；

3、加快産品的造型和系列化的設計；

4、适合單件、小批量的零件制造，特别是模具的制造

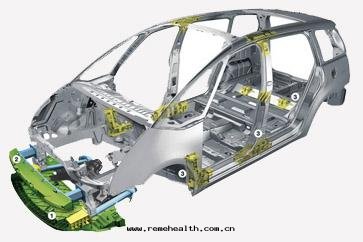

三維掃描技術在汽車逆向設計領域的應用

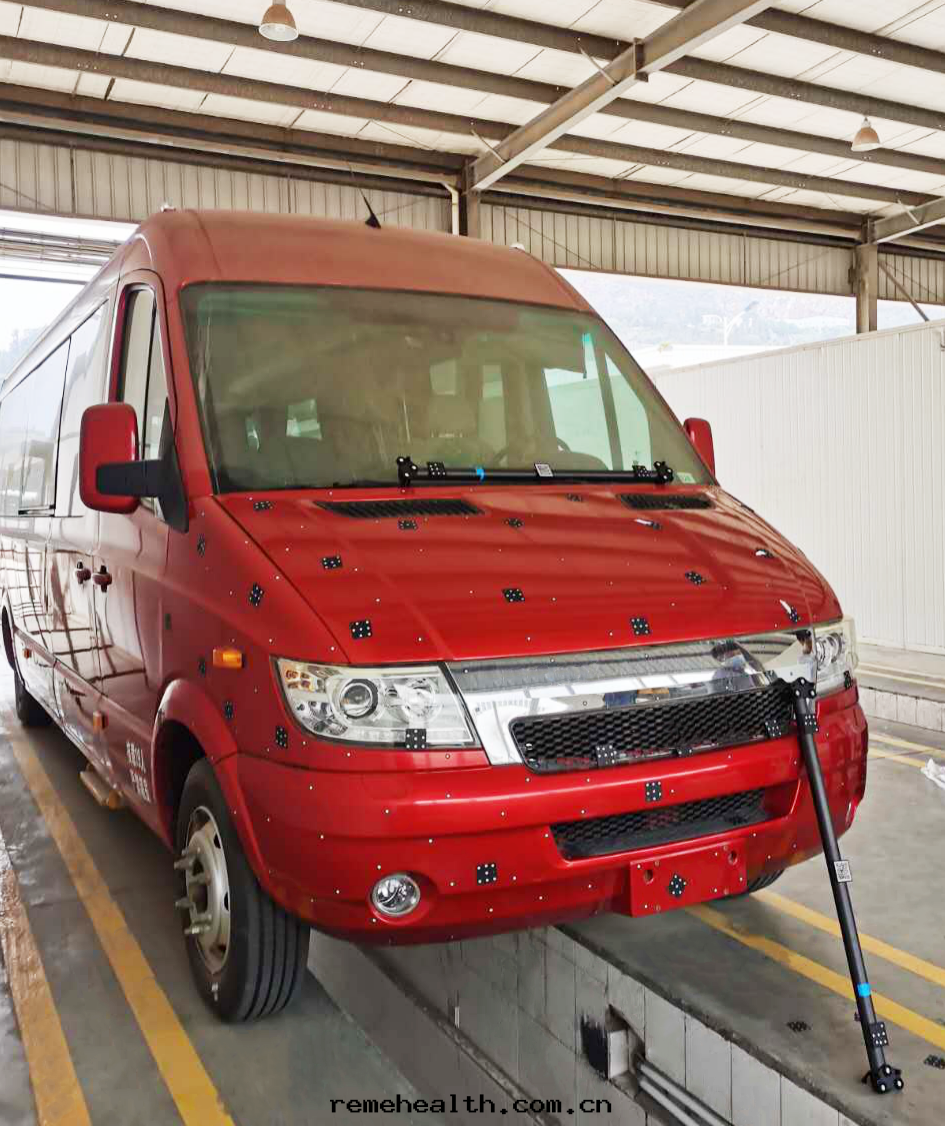

摄影測量的整體布局

首先粘貼較少的标志點，放置摄影測量的磁性編碼片标準杆，用PhotoShot 3D摄影測量系統進行整體精度控制。

掃描过程

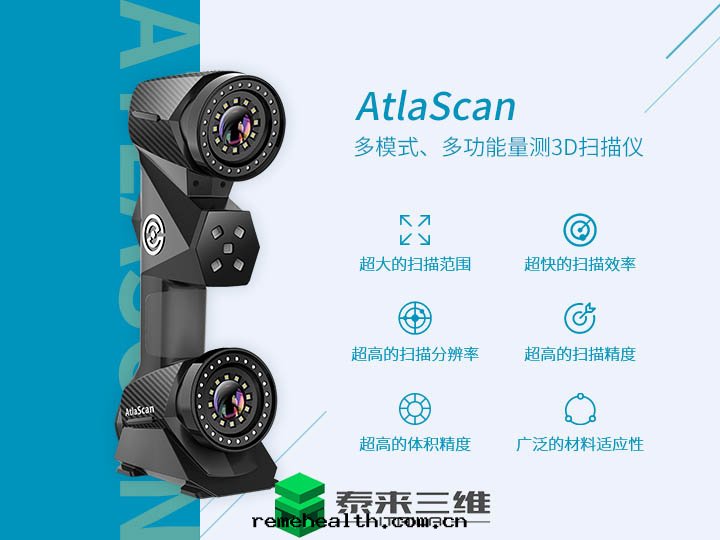

导入摄影測量系統解算高精度目标點，使用AtlaScan掃描儀針对産品進行快速掃描。

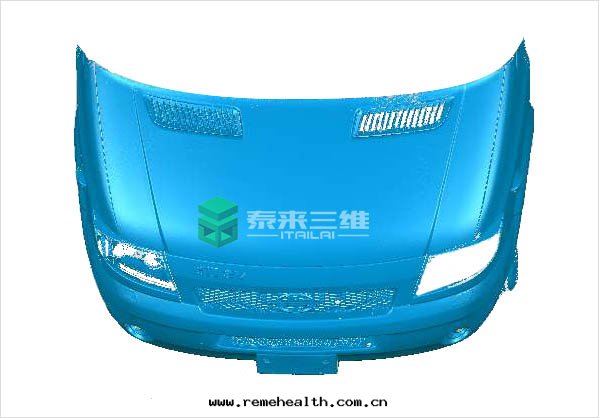

掃描數據

逆向設計

數據采集完成後，可保存为.stl、.asc、.obj等格式，結合Geomagic DesignX逆向软件对掃描數據進行處理，包括面片拟合、截面創建、曲線提取等諸多特征提取方式，生成CAD模型，即可進行創新設計、優化設計等工作，在現有的基礎上進一步開发出更合适的産品。

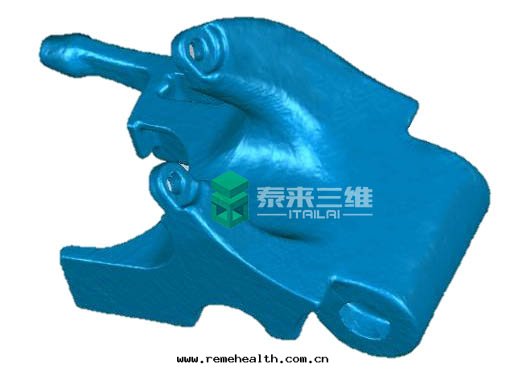

掃描模型（示意图）

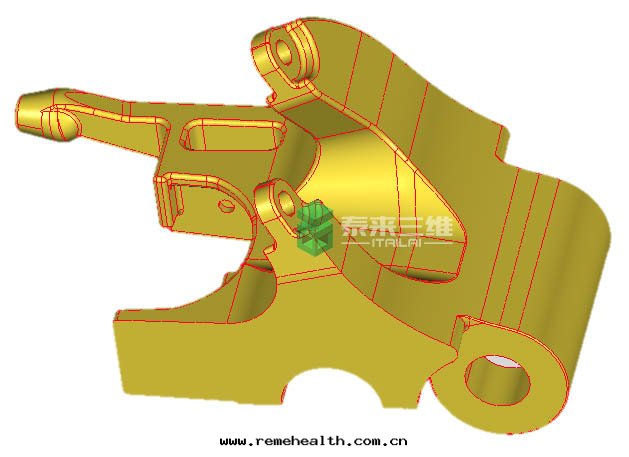

逆向模型（示意图）

 三維掃描儀是集光、電和計算機于一體的高新技術。主要是用于对物體表面的特征及物體的結構進行采集，並在電腦中建立物體的數字模型，從而獲得物體的空間信息，進而應用于逆向工程等領域。

相比傳統的測绘手段，三維掃描獲取的是比較準确全面的原型數據，为逆向工程提供了更加便捷高效的技術，大程度降低了設計人員的處理難度，加快産品上市时間。在衆多車企及設計公司中，使用三維掃描儀来輔助車型開发的運用也越来越多。AltaScan在貼點密度、精度、掃描效果、效率、性價比以及便攜性上都具有顯著優勢，結合PhotoShot 3D摄影測量系統，在實際應用中，更适合于汽車等大型物體的掃描與逆向工程。
