現代化城市建設加快

産業結構发生变化

城市規劃與环境問題的突出

成为建築师、規劃师和園林設計师

面臨的共同課題

建築設計是指建築物在建造之前，設計者按照建設任务，把施工过程和使用过程中所存在的或可能发生的問題，事先做好通盤預想，拟定好解決这些問題的方案，用图紙和文件表达出来。

獲取建築數據，是建築設計的關鍵一步。目前，建築物體積越来越高大，遠遠超出人工測量的接受範圍。

傳統的測量工藝，無法輕易進行現场測量工作。若根據CAD图紙先放模闆，再進行現场核对，根據現场核对情況再修改模闆，浪費人工與材料，並且可能存在實際效果較差，不能按时進行項目交付等問題。

現代化建築設計，更多采用數字化技術。通过三維激光掃描技術進行數據獲取，再結合虛拟現實技術實現具有交互性、真實建築空間感、大面積三維地形仿真特性的城市漫遊動画。在城市漫遊動画應用中，人们可以預先設計多種方案，預覽多種环境效果，感受身臨其境的逼真感，这都是傳統測量技術無法比拟的。

三維激光掃描技術能夠完整並高精度地重建掃描實物數據。精度高、速度快、逼近原形是它突破單點測量後的非常顯著優勢。三維激光掃描技術在建築設計領域的應用，可以深入到任何大型、複雜、不規則、标準與非标準實體中，進行快速的數據獲取以及掃描物的三維模型及線、面、體、空間等各種制图數據的獲取。

案例说明

項目概況：

某施工現场要对走廊進行建築設計，走廊的整體框架已經建成，需要对走廊進行整體三維數據獲取，通过对數據的應用，完成設計構思。

項目安排：

• FARO Focus Plus350大空間三維激光掃描儀一台；

• 單兵外業掃描半天；

• 三維點雲處理+三維模型建立1天；

實施流程：

➤外業采集：

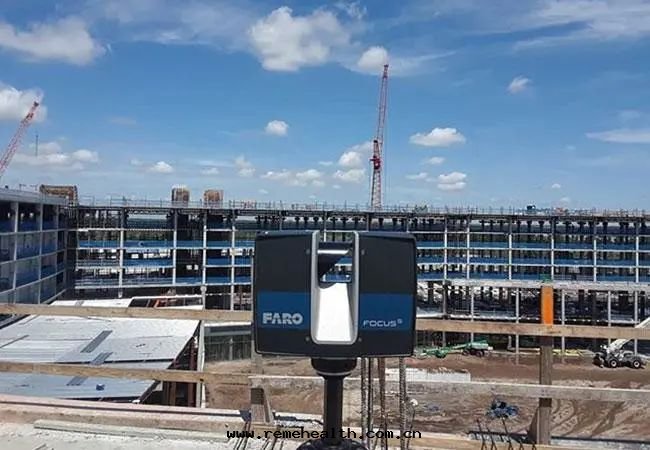

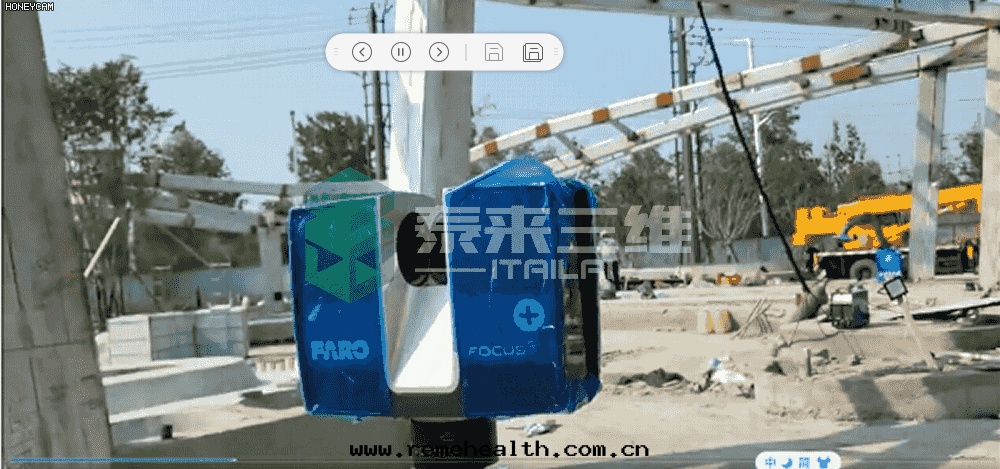

Faro三維激光掃描儀非接觸式數據采集的優勢，可以實現遠距離完整獲取走廊三維點雲數據。

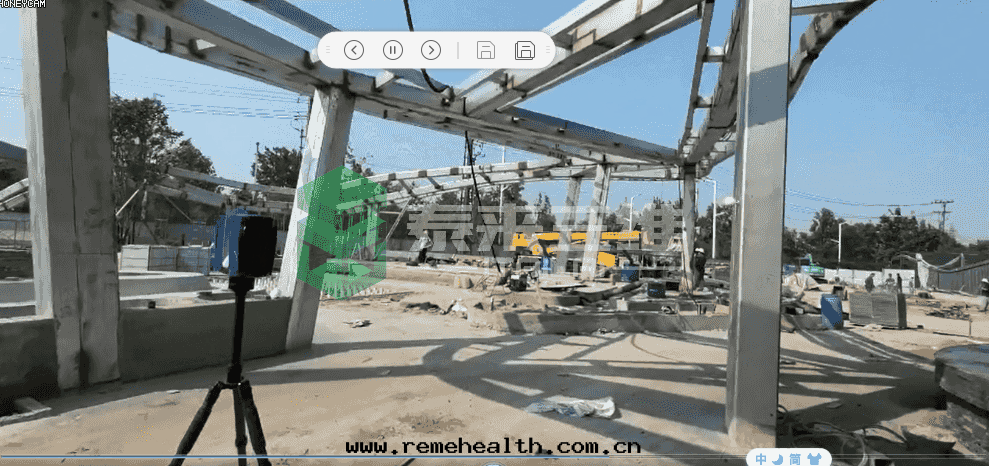

現场還在進行部分建築施工，三維激光掃描技術不受施工环境影响，只需架起腳架，瞄準走廊位置，便可進行快速的數據信息獲取。

➤內業處理：

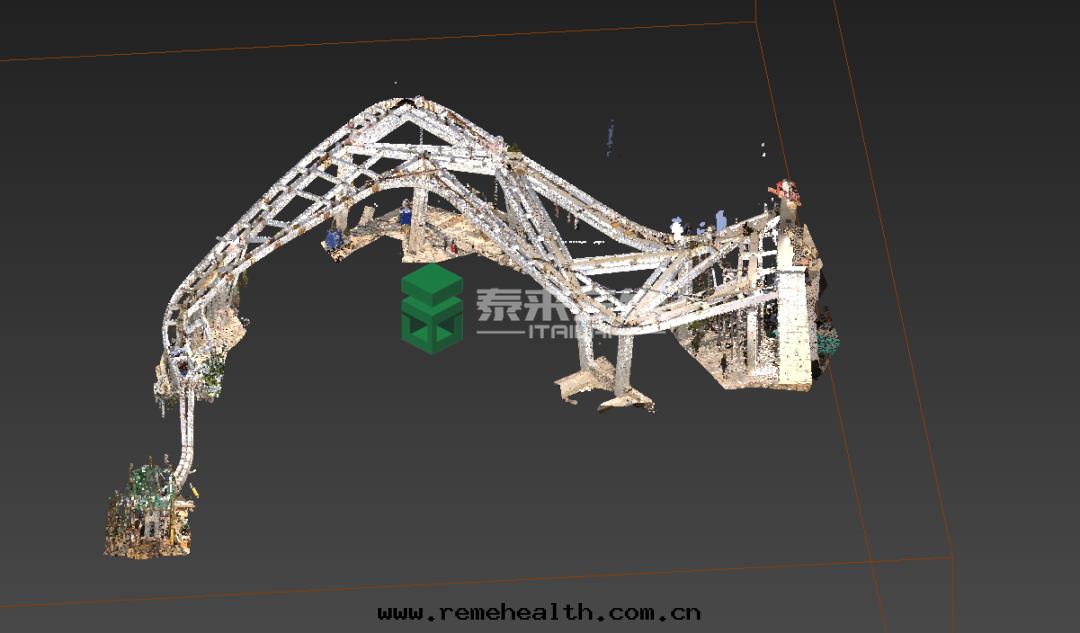

由于三維激光掃描技術自動獲取空間內所有物體的三維點雲數據信息，除走廊數據信息外，還存在一些如高植被、電杆、行人等不相關數據。泰来三維技術人員通过內業點雲數據降噪、拼接等處理後，最終得到一个完整的走廊點雲數據。

➤三維模型建立：

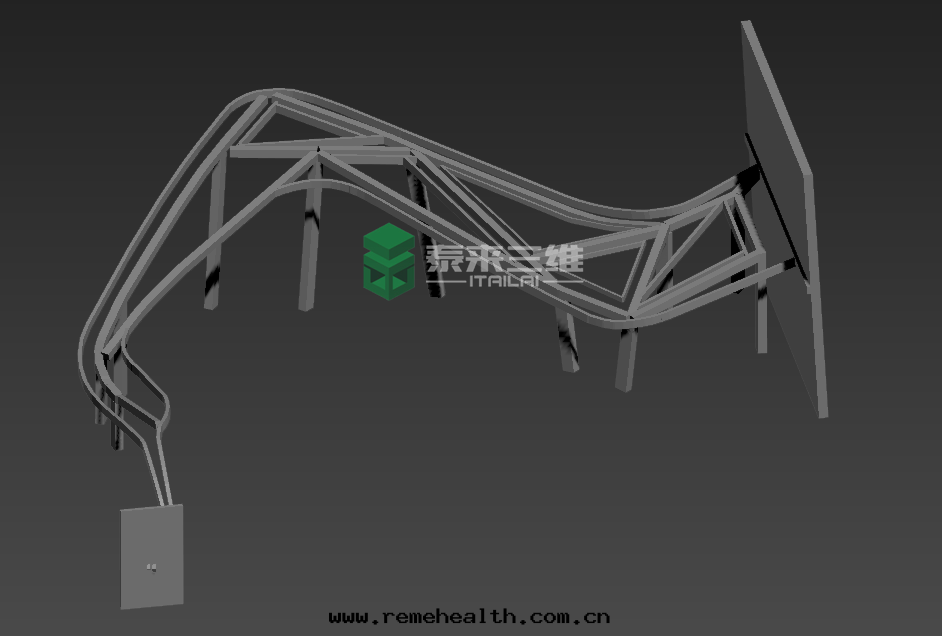

根據客戶需求，将點雲數據進行三維模型轉換。将點雲數據导入3D建模软件中進行走廊三維素模建立。

利用三維點雲數據生成的三維模型，優點是可以準确表达物體的結構和幾何特征，最終模型結構更加穩定且真實。

➤數據應用：

将最終的點雲數據及模型數據一並打包交付。可供客戶通过sketchup等相應的3D設計软件進行走廊的設計、構思與交流等。

借助三維激光掃描技術進行的建築設計，可大大缩短設計、施工與投入運營的周期，降低企業人力物力成本，有效控制施工風險，加快建築設計領域的更新換代等。
